Phneumatik - Luftverbrauch und erforderliche Luftmenge für Pneumatikzylinder berechnen
Wie viel Druckluft benötigt ein Pneumatikzylinder wirklich? In diesem Artikel erfahren Sie, wie Sie den Luftverbrauch doppeltwirkender Zylinder berechnen und welche Einflussgrößen dabei entscheidend sind. Beim industriellen Einsatz pneumatischer Systeme ist eine präzise Luftbedarfsanalyse unerlässlich, um Energie zu sparen und die Anlageneffizienz zu steigern. Wir zeigen praxisnah, worauf es bei der Berechnung ankommt, inklusive Formel, Beispiel und Tipps zur Optimierung.
Grundlagen der Pneumatik
In der Pneumatik wird Luft oder ein anderes neutrales Gas verwendet, um mechanische Arbeit zu verrichten. Anders als in der Hydraulik, bei der Flüssigkeiten zur Kraftübertragung genutzt werden, dient in der Pneumatik ein Gas als Fluid.
Wie funktioniert Pneumatik aber nun genau?

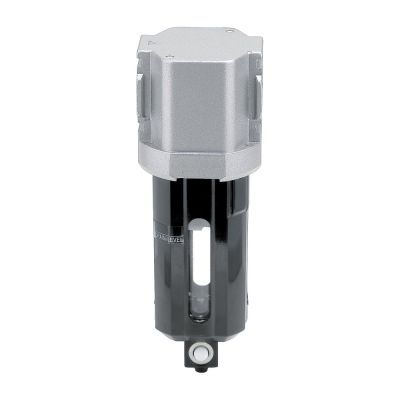

Die Drucklufterzeugung erfolgt über Kompressoren, die Umgebungsluft ansaugen, auf bis zu 40 bar verdichten und bei Bedarf über Speicher oder direkt in pneumatische Antriebe einspeisen. Eine sorgfältige Druckluftaufbereitung mittels Filter ist essenziell, um Verunreinigungen wie Staub, Wasser oder Öl zu entfernen und die Betriebssicherheit der Anlagen zu gewährleisten. Über ein geeignetes Rohrnetz wird die Druckluft schließlich den jeweiligen Maschinenkomponenten zugeführt, um dort für Bewegungen (mechanische Arbeit) genutzt zu werden.
Die für die pneumatischen Anwendungen bereitgestellte Luft muss aufwendig aufbereitet und verdichtet werden. Dies ist mit teils hohen Kosten verbunden. Im Gegensatz zu hydraulisch betriebenen Systemen haben Undichtigkeiten bei mit Luft betriebenen Anlagen meist keine Auswirkungen auf die Umwelt, können aber hohe Bereitstellungs- und Aufbereitungskosten für das Betriebsfluid verursachen. Leckagen sollten daher vermieden und möglichst zeitnah behoben werden. Dennoch sollte die für den Betrieb bereitgestellte Luft den errechneten Luftbedarf der Anwendung zzgl. einer Reserve für Undichtigkeiten und im System auftretende Druckverluste und Druckschwankungen bereitstellen können. Für die optimale Dimensionierung der Aufbereitungsanlage und Druckluftbehälter muss der Luftbedarf der verwendeten Komponeneten (Verbraucher) berechnet werden, siehe dazu auch den separaten Abschnitt.
Es gibt viele Vorteile bei der Verwendung pneumatischer Komponenten:
- Druckluft lässt sich leicht in Druckluftbehältern speichern
- Die Anwendung ist besonders sauber, da keine Flüssigkeit vorhanden ist, die auslaufen kann
- Die Verwendung von Druckluft minimiert das Gesamtgewicht einer Anlage oder Maschine
Es gibt allerdings auch Nachteile bei der Verwendung von Pneumatik. Es wird vergleichsweise viel Lärm und Kälte produziert. Die maximale Kolbenkraft basiert auf dem Betriebsdruck. Dieser ist durch den zur Aufbereitung und Speicherung bedingten Aufwand begrenzt. Auch transportiert die Luft in der Regel einen Ölnebel. Dieser kann sich bei undichten Stellen in der Umgebung absetzen oder zu Kontamination beim Abblasen von Bauteilen führen.
Grundlagen der Pneumatikzylinder
Pneumatikzylinder wandeln Druckluft in lineare Bewegungen um, die für verschiedenste Anwendungen eingesetzt werden. Es wird zwischen zwei Grundtypen unterschieden: Einfachwirkende und doppeltwirkende Zylinder.
Einfachwirkende Zylinder verfügen über einen einzigen Luftanschluss, während die Rückstellung durch eine Feder oder äußere Last erfolgt. Sie zeichnen sich durch einfache Bauweise und kompakte Abmessungen aus.
Doppeltwirkende Zylinder nutzen Druckluft für beide Bewegungsrichtungen. Sie verfügen über zwei Druckluftanschlüsse. Da die Rückstellung des Kolbens eines doppeltwirkenden Pneumatikzylinders ebenfalls durch Druckluft geschieht, weisen sie einen höheren Druckluftbedarf als einfachwirkende Pneumatikzylinder auf.
Druckluftverbrauch berechnen
Die Bereitstellung und Aufbereitung der Druckluft verursachen laufende Betriebskosten. Es empfiehlt sich, den Druckluftverbrauch zu berechnen, weil dieser die Grundlage für die Auswahl optimal dimensionierter Kompressoren und Aufbereitungsanlagen bildet. Ziel ist es, Unter- oder Überdimensionierung zu vermeiden und gleichzeitig Effizienz sowie Betriebssicherheit zu gewährleisten.
Darüber hinaus lässt sich durch Monitoring, wie z.B. Überwachung der spezifischen Leistung (Effizienz), Leckagerate und auftretender Druckverluste das System kontinuierlich optimieren und Wartungsmaßnahmen gezielt steuern. Moderne Online-Tools und Rechner helfen bei der schnellen und präzisen Berechnung der Druckluftkosten. Hilfreich sind auch standardisierte Symbole im Pneumatik-Schaltplan, wie z. B. das Symbol für den Luftverbrauch, das in technischen Zeichnungen und Plänen eine schnelle Übersicht über die Luftbedarfsstellen einer Anlage ermöglicht.
Der Luftverbrauch Q eines doppeltwirkenden Zylinders hängt von Kolbendurchmesser, Hub, Betriebsdruck und Taktfrequenz ab. Die Umrechnung in Normliter erfolgt unter Berücksichtigung des Drucks und der Umgebungsbedingungen.
Mithilfe folgender Formel lässt sich der Druckluftverbrauch berechnen. Für die Berechnungen wird meist der mittlere Luftdruck der Atmosphäre Pamb (1013,25 hPa = 0,1013MPa) verwendet.
Druckluftverbrauch einfachwirkender Zylinder
Q = A_1 \times s \times n \times\frac{p_{e}+p_{amb}}{p_{amb}}
A_1 = \frac{\pi \times d^{2}}{4}
• Q = Druckluftverbrauch pro Minute in cm3
• A1 = Kolbenfläche in cm3
• s = Kolbenhubweg in cm
• n = Anzahl der Hübe pro Minute
• d = Kolbendurchmesser in cm
• Pamb = Normalluftdruck
• Pe = Überdruck über Pamb

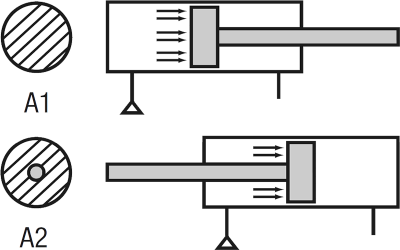

Druckluftverbrauch doppeltwirkender Zylinder
Q = (A_1+A_2) \times s \times n \times\frac{p_{e}+p_{amb}}{p_{amb}}
A_1 = \frac{\pi \times d^{2}}{4}
A_2 = \frac{\pi \times (d_1^{2}-d_2^{2})}{4}
• Q = Druckluftverbrauch pro Minute in cm3
• A1 = Kolbenfläche in cm3
• A2 = Kolbenfläche Rückseite in cm3
• s = Kolbenhub in cm
• n = Anzahl der Hübe pro Minute
• d1 = Kolbendurchmesser in cm
• d2 = Kolbenstangendurchmesser in cm
• Pamb = Normalluftdruck
• Pe = Überdruck über Pamb
Druckluftverbrauch optimieren
Druckluftkompressoren haben einen hohen Energieverbrauch, weshalb die Druckluft so effizient wie möglich eingesetzt werden sollte, um unnötige Kosten zu vermeiden. Mit der Berechnung des Druckluftverbrauchs haben Sie bereits einen ersten Schritt zur Optimierung unternommen. Ein weiterer Ansatz zur Effizienzsteigerung besteht darin, die Einflussfaktoren auf den Druckluftverbrauch gezielt zu analysieren und zu minimieren. Leckagen stellen dabei ein großes Problem dar. Über Leckagen gehen durchschnittlich bis zu 30 % der Kompressorkapazität verloren, vor allem bei schlecht gewarteten Druckluftsystemen. Diese Verluste zwingen Kompressoren dazu, dauerhaft höhere Drücke zu liefern, was den Energieverbrauch pro erzeugtem Luftvolumen erheblich steigert. Zudem verursachen Leckagen instabile Druckverhältnisse, führen zu unvorhergesehenen Stillstandzeiten und erhöhen die Betriebskosten aufgrund häufiger Wartung und ungeplanter Ausfälle. Im Gegensatz zu hydraulischen Anlagen, wo Leckagen leicht an der austretenden Flüssigkeit zu erkennen sind, ist die Lokalisierung des Lecks in pneumatischen Anlagen schwieriger. Hier empfiehlt sich z.B. der regelmäßige Einsatz von Ultraschallmessgeräten. Auch der Einsatz eines Lecksuchsprays kann helfen, Undichtigkeiten im System sichtbar zu machen. Kleinere Undichtigkeiten werden vom Lecksuchspray durch die Bildung von Schaum angezeigt. Schwachstellen im System sind häufig: Schraubverbindungen, Anschlussstellen, Schläuche, Pneumatikventile oder Regler. Mithilfe von Durchflussmessgeräten kann auch langfristig sichergestellt werden, dass Leckagen schnell entdeckt und behoben werden.
Eine weitere Option zur Optimierung des Druckluftverbrauchs ist der gezielte Einsatz von Luftfiltern, Pneumatikventilen oder Reglern. Bei MISUMI finden Sie dazu eine Vielzahl an Angeboten im Webshop, z.B. Pneumatikfilter und pneumatische Druckventile.
Druckluftbehälter unterstützen das Speichern erzeugter Druckluft. Sie wirken als Puffer, stabilisieren den Systemdruck und gleichen Schwankungen im Luftbedarf aus, wodurch plötzliche Druckspitzen vermieden werden und die Lebensdauer der Anlage erhöht wird. Durch die Zwischenspeicherung von Druckluft kann der Kompressor gleichmäßiger und in einem effizienteren Lastbereich arbeiten, was sowohl den Energieverbrauch als auch den Verschleiß deutlich reduziert. Zudem ermöglichen gut dimensionierte Behälter eine flexible Anpassung an Laständerungen und lassen sich nahtlos in moderne Energiemanagementsysteme integrieren, um den gesamten Energieeinsatz zu optimieren.
Häufige Fehler bei der Auswahl von Pneumatikzylindern
Bei der Auswahl pneumatischer Zylinder treten häufig vermeidbare Fehler auf, die Leistung, Sicherheit und Effizienz der Gesamtanlage beeinträchtigen können. Einer der zentralen Fehler ist die unzureichende Berücksichtigung anwendungsspezifischer Faktoren wie Lastmasse, Hublänge oder Betriebsumgebung, was zu Fehlfunktionen, vorzeitigem Verschleiß oder schlechter Leistung führen kann. Auch eine zu geringe Auslegung und damit unzureichende Kolbenkraft sind kritisch. Sie kann dazu führen, dass der Zylinder unter Last stehen bleibt oder zu langsam arbeitet, wodurch Prozesseffizienz und Taktzeiten leiden. Ebenso wichtig ist die korrekte Berechnung der Betätigungsgeschwindigkeit, um Produktionsverzögerungen zu vermeiden. Weitere Informationen zur Auswahl eines Pneumatikzylinders finden sie in unserem Beitrag: Pneumatik - Auswahl eines Kompakt-Druckluftzylinders in 6 Schritten.
Ein weiterer häufiger Fehler ist die Vernachlässigung der Luftversorgung und des tatsächlichen Luftverbrauchs. Kommt es hier zu Engpässen oder Druckabfällen, kann der Betrieb instabil werden oder bei Spitzenlast sogar ganz ausfallen. Falsch dimensionierte Versorgungsleitungen, Ventile, Druckbegrenzer, Zylinder oder falsch ausgelegte Durchflussbegrenzer führen oft zu unnötigem Energieverbrauch oder unzureichender Druckluftversorgung.
Darüber hinaus spielen Umgebungsfaktoren wie Temperatur, Korrosionsbelastung oder Reinheitsanforderungen eine entscheidende Rolle bei der Materialwahl. Wird beispielsweise keine Endlagendämpfung berücksichtigt, drohen mechanische Schäden durch harte Anschläge und so auf lange Sicht hohe Kosten und Ausfallzeiten. Die Zufuhr von trockener und sauberer Luft ist immer durch Verwendung eines Filters und Trockners sicherzustellen. Verunreinigungen in der Druckluft können zu Fehlfunktion oder Schäden führen.
