Distanzhülsen und Distanzscheiben - Materialien und Formen

Distanzhülsen und Distanzscheiben sind wichtige Elemente in der Welt der Verbindungstechnik und Konstruktion. Sie übernehmen dabei mehrere Aufgaben: Sie sind Abstandshalter, verteilen aufkommende Kräfte, sichern Bauteile und dienen der Feinjustierung. Neben den klassischen Unterlegscheiben aus Metall gibt es weitere spezielle Formen und Konfigurationsmöglichkeiten, wie z.B. Rundplatten, auf welche in diesem Artikel eingegangen wird.

Distanzhülsen und Distanzscheiben

Distanzhülsen und Distanzscheiben, auch Abstandshülsen genannt, dienen vor allem als Abstandshalter zu einer vorgegebenen Position. Die Befestigung von Distanzhülsen und Distanzscheiben erfolgt in der Regel über eine Schraube, die durch den Innendurchmesser der Hülse bzw. Scheibe verläuft. Sie werden meist nicht gestanzt, wie es für Unterlegscheiben aus Metall sonst üblich ist (siehe hier für weitere Informationen), sondern rollgeformt und haben eine präzise Länge. Die Längentoleranz (auch Präzisionsklasse) beträgt dabei bis zu ± 0.01 mm. Durch ihre hohe Präzision können einige sogar als Lagerhülse für Wälzlager verwendet werden.

Ein Anwendungsbeispiel für Distanzhülsen ist der Einsatz in einer Welle:

Bild einer Distanzhülse in einer Welle — Distanzhülse in einer Welle: (1) Lager, (2) Welle, (3) Distanzhülse

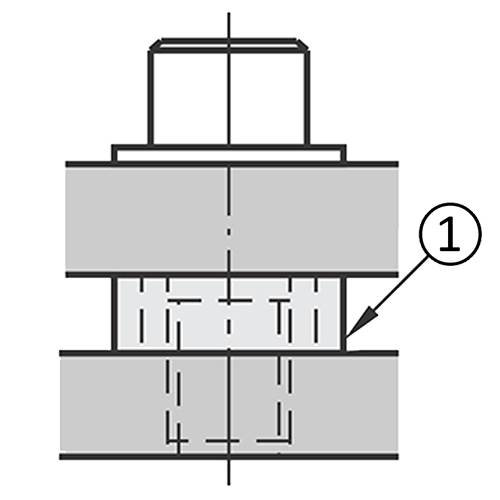

Bild einer Distanzhülse für mehr Abstand — Distanzhülse für mehr Abstand: (1) Distanzhülse

Eine Distanzhülse bzw. Distanzscheibe kann z.B. auch als Federteller eingesetzt werden, um einer Druckfeder als Aufnahme oder Anschlag zu dienen.

Ein Anwendungsbeispiel mit Feder — Anwendungsbeispiel mit Feder: (1) Metallscheibe, (2) Welle, (3) Feder

Darstellung der Verwendung einer Vorlegescheibe in einer Schraubverbindung — Vorlegescheibe in einer Schraubverbindung: (1) Platte, (2) Metallscheibe, (3) Schraube – Innensechskant

Für nähere Informationen zu den verschiedenen Arten der Wellenbefestigung und Wellenenden lesen Sie gern auch unseren Artikel „Linearwellen: Wellenenden und Optionen zur Befestigung von Linearwellen“.

Rundplatten

Rundplatten sind runde Metallscheiben mit Loch, die dicker als Unterlegscheiben bzw. Distanzscheiben sind und einen größeren Durchmesser aufweisen. Verwendet werden sie z.B. als Endscheiben in Wellenführungen zum Fixieren bzw. Verspannen. Zu diesem Zweck empfiehlt sich der Einsatz in Anwendungen, die hohe Positioniergenauigkeit und Fixierung erfordern. Als Wellenendscheiben übernehmen Rundplatten außerdem die Aufgabe, vor mechanischen Beschädigungen zu schützen und das Eindringen von Schmutz oder Staub zu verhindern. Rundplatten eignen sich besonders in Bereichen, in denen hohe Lasten auftreten oder die Oberflächen der Komponenten besonders sensibel sind. Außerdem verteilen sie die Kräfte auf einer größeren Fläche.

Die Bedeutung von Normteilen

Normteile, wie Normscheiben, sind standardisierte Elemente, die in der Fertigung und Konstruktion eine große Rolle spielen. Die Standardisierung sorgt für eine einheitlich hohe Qualität und Kompatibilität (siehe auch Rolle von Normteilen im Maschinenbau). Durch Normteile vereinfacht sich die Montage und der Austausch von Standardteilen. Für Distanzscheiben gelten z.B. verschiedene Normen:

DIN 125 / ISO 7089: Standardscheiben für allgemeine Anwendungen, die als Unterlegscheiben bei Schraubverbindungen eingesetzt werden.
DIN 988: Passscheiben mit definierter Dicke für präzise Distanzanforderungen. Zum Einsatz kommen sie z.B. zwischen Sicherungsringen und Sicherungsscheiben, um das Spiel bei axialer Fixierung von Komponenten auszugleichen.
DIN 7349: Verstärkte Unterlegscheiben für Schrauben mit höherer Belastung. Sie bieten eine größere Kontaktfläche und erhöhen die Widerstandsfähigkeit gegen hohe Kräfte und Drehmomente.

Konfigurationsmöglichkeiten

Normteile sind als Standards für viele Anwendungen ausreichend. Dennoch kommen sie bei speziellen Anforderungen häufig an ihre Grenzen: Eine Sonderlösung muss her. Individualisierte Bauteile ermöglichen Lösungen für spezifische Herausforderungen. Bei MISUMI gibt es verschiedene Konfigurationsmöglichkeiten für Distanzscheiben und Distanzhülsen. Hier sind einige der wichtigsten Varianten und ihre Eigenschaften

Materialauswahl für Distanzscheiben und Distanzhülsen

Bei MISUMI gibt es sowohl ungehärtete als auch gehärtete Scheiben und Hülsen. Die Härte hat Einfluss auf den Verschleiß: Je härter das Material, desto resistenter sind die Hülsen und Scheiben gegen Verformung und Verschleiß. Auch die Wahl des Materials hat Einfluss: Distanzhülsen aus Edelstahl und Distanzscheiben aus Edelstahl eignen sich in korrosiver Umgebung. Für spezielle Umgebungsbedingungen lassen sich bei MISUMI auch Distanzscheiben und Distanzhülsen aus Kunststoff, Keramik, Kautschuk, Filz oder thermisch isolierenden Werkstoffen konfigurieren. Der Einsatz von Kautschuk und Filz ist z.B. für Anwendungen von Vorteil, bei denen Schwingungsdämpfung oder Antistatik gefragt sind.

Distanzhülsen aus verschiedenen Materialien

Distanzhülsen mit besonderen Formen

Distanzhülsen sind zylindrische Bauteile. Sie werden eingesetzt, um einen bestimmten Abstand zwischen zwei Bauteilen zu schaffen. Besondere Formen können dabei sein:

Konisch / zylindrisch -Zylindrische Distanzhülsen sind die Standardform und eignen sich für die meisten industriellen Anwendungen. Konische Distanzhülsen haben eine verjüngte Form.
Innen- und Außengewinde -Distanzhülsen mit Innengewinde agieren wie eine Mutter und erleichtern die Schraubverbindung. Auf zusätzliche Muttern und Schrauben kann verzichtet werden.
Sonderform Vorlegescheibe - Eignet sich für die Wellenbefestigung am Wellenende.
Distanzhülse mit Flansch - Flansche bieten eine größere Auflagefläche und können als Anschlag dienen.

Bei MISUMI sind die Hülsen mit Bund in Form eines Flanschs konfigurierbar. Die Höhe des Bunds ist toleriert und für die präzise Einhaltung einer Distanz verwendbar.

Konfigurierbare Passscheiben

Passscheiben werden bei MISUMI aus Stahl, Edelstahl, Federstahl und Messing gefertigt. Die angebotene Präzision reicht von ± 0.11 bis ± 0.003 mm, wodurch sich Bauteile sehr präzise anpassen lassen. Weitere Informationen zum Thema Toleranzen und Toleranzklassen finden sie in unserem Blog "Toleranzklassen nach ISO 22081 und DIN ISO 2768: Allgemeintoleranzen optimal einsetzen". Innendurchmesser sind erhältlich von 2 bis 130 mm und Außendurchmesser von 3 bis 160 mm. Bei MISUMI erhalten sie normierte Passscheiben in unterschiedlichen Formen und Ausführungen, genormte Passscheiben nach DIN 988 und konfigurierbare Passscheiben. Konfigurierte Passscheiben lassen sich zum Beispiel über den Suchbegriff #CIMA im MISUMI Shop anzeigen.

Metallscheiben nach Präzisionsklasse

Bei MISUMI lassen sich Distanzscheiben und Distanzhülsen nach Maß konfigurieren. Mit präzise gefertigten Distanzhülsen lässt sich der Abstand zwischen zwei Bauteilen genauestens einhalten. Sollten mehrere Hülsen benötigt werden, gibt es auch simultan geschliffene Distanzhülsen mit gleicher Länge, mindestens als Zweierset. Damit lässt sich eine ebene Fläche bilden, bei der dank Höhenunterschied von weniger als ± 5µ ein Spiel reduziert wird.

Die nachfolgenden Abbildungen zeigen den Unterschied der Standard- und Präzisionsausführung von Distanzhülsen und Distanzscheiben bei MISUMI:

Beispiel: Distanzhülse in Standardausführung und Präzisionsausführung — Ausführungsmöglichkeiten einer Beispiel-Distanzhülse: (1) Standardausführung, (2) Präzisionsausführung

Bild einer Standard- und Präzisionsausführung einer Distanzscheibe — Ausführungsmöglichkeiten einer Beispiel-Distanzscheibe: (1) Standardausführung, (2) Präzisionsausführung

Frei konfigurierbare Metallscheiben finden Sie im Onlineshop z.B. mit dem Suchbegriff #FWS.

Überblick über Scheiben und Hülsen im MISUMI-Shop

MISUMI bietet ein breites Sortiment an Metallscheiben und Metallhülsen. Die nachfolgende Tabelle gibt einen Überblick über Varianten und Konfigurationsmöglichkeiten:

Form		Hinweis	Bereich		Toleranz	Toleranz	Ausführung
Scheibe	Metallscheibe	- Maß T wählbar - Abmessungen in Abhängigkeit von T wählbar	Dicke T von 1 bis 10 mm	Standardklasse	Maß T: ±0.1 mm	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	WSSB, WSSM, WSSS
		- Maß T konfigurierbar (0.5 mm Schritte) - Abmessungen konfigurierbar					TWSSB, TWSSM, TWSSS
		Abmessungen konfigurierbar					FWS, FWSSC, FWSSB, FWSSM, FWSSR, FWSSA, FWSSAB, FWSBB, FWSSS, FWSSSR, FWSUS
	Metallscheibe wählbare Toleranz	Abmessungen konfigurierbar Toleranz der Maße D und V wählbar	Dicke T von 1 bis 10 mm	Standardklasse	Maß T: ±0.1 mm	Maß V wählbar: Toleranz (H): H7 Toleranz (N): 0.3 mm / 0.1 mm Toleranz (X): (0.2 mm /0) Maß D wählbar: Toleranz (G): g6 Toleranz (H): h7 Toleranz (N): -0.1 mm / -0.3 Toleranz (X): 0 mm / -0.2	SWSC, SWSB, SWSM, SWSS
	Metallscheibe wählbare Toleranz		Dicke T von 1 bis 10 mm	Präzisionsklasse	Maß T: ±0.01 mm		SWMC, SWMB, SWMM, SWMS
	Metallscheibe	- Maß T wählbar - Abmessungen in Abhängigkeit von T wählbar	Dicke T von 1bis 10 mm	Präzisionsklasse	Maß T: ±0.01 mm	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	WASB, WASM, WASS
		- Maß T konfigurierbar (0.5 mm Schritte) - Abmessungen konfigurierbar					TWASB, TWASM, TWASS
		Abmessungen konfigurierbar					FWAS, FWASC, FWASB, FWASM, FWASR, FWASA, FWASS, FWASSR, FWASU
	Metallscheibe gehärtete Ausführung	- Maß T wählbar - Abmessungen in Abhängigkeit von T wählbar	Dicke T von 1 bis 10 mm	Standardklasse	Maß T: ±0.1 mm	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	WSSBH, WSSMH, WSSSH
		- Maß T konfigurierbar (0.1 mm Schritte) - Abmessungen konfigurierbar		Standardklasse	Maß T: ±0.1 mm		FWSSCH, FWSSBH, FWSSMH, FWSSK, FWSSKB, FWSSKM, FWSSSH, FWSSSHR
		- Maß T wählbar - Abmessungen in Abhängigkeit von T wählbar		Präzisionsklasse	Maß T: ±0.01 mm		WASBH, WASMH, WASSH
		- Maß T konfigurierbar (0.1 mm Schritte) - Abmessungen konfigurierbar		Präzisionsklasse	Maß T: ±0.01 mm		FWASCH, FWASBH, FWASMH, FWASK, FWASKB, FWASKM, FWASSH
	Metallscheibe wählbare Toleranz	- Maß T konfigurierbar (0.1 mm Schritte) - Abmessungen konfigurierbar	Dicke T von 1 bis 10 mm	Standardklasse	Toleranz wählbar: Toleranz (B) = Maß T: -0.1 mm / -0.3 mm Toleranz (C) = Maß T: 0.3 mm / 0.1 mm Toleranz (D) = Maß T: 0 / -0.2 mm Toleranz (E) = Maß T: 0.2 mm / 0	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	AWSC, AWSB, AWSM, AWSS, AWSH
		- Maß T konfigurierbar (0.1 mm Schritte) - Abmessungen konfigurierbar		Präzisionsklasse	Toleranz wählbar: Toleranz (SB) = Maß T: -0.01 mm /-0.03 mm Toleranz (SC) = Maß T: 0.03 mm / 0.01 mm Toleranz (SD) = Maß T: 0 / -0.02 mm Toleranz (SE) = Maß T: 0.02 mm / 0
		- Maß T konfigurierbar (0.1 mm Schritte) - Abmessungen konfigurierbar		Hochpräzisionsklasse	Toleranz (A) = Maß T: ±0.005 mm
	Metallscheibe mit Flansch	- Maß L konfigurierbar (0.1 mm Schritte) - Abmessungen konfigurierbar	Maß L von 2 bis 10 mm	Standardklasse	Maß L: 0 / -0.3 mm	Maß T: ±0.1 mm Maß H: 0 / -0.2 mm Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	FTCSS, FTCC, FTCB, FTCM, FTCSK, FTCSKB, FTCSKM, FTCS
	Metallscheibe mit Flansch		Maß L von 2 bis 10 mm	Präzisionsklasse	Maß L: ±0.01 mm		FTCMC, FTCMB, FTCMM, FTCMS
	Mit Zylindersenkbohrung	- Maß T wählbar - Abmessungen in Abhängigkeit von T wählbar	Dicke T von 6 bis 20 mm	Standardklasse	Maß T: ±0.1 mm	Maß H: ±0.1 mm Maß V: 0.3 mm /0.1 mm Maß D: 0 / -0.2 mm Maß P: 0.3 mm /0.1 mm	WZAB, WZAM, WZAS, WZABH, WZAMH, WZASH
		- Maß T konfigurierbar (0.5 mm Schritte) Abmessungen in Abhängigkeit von T wählbar	Dicke T von 3 bis 20 mm				TWZAB, TWZAM, TWZAS
		- Maß T konfigurierbar (0.5 mm Schritte) - Abmessungen konfigurierbar	Dicke T von 3 bis 50 mm				FWZASS, FWZAC, FWZAB, FWZAM, FWZAA, FWZAAB, FWZAS, FWZACH, FWZABH, FWZAMH, FWZASK, FWZASKB, FWZASKM, FWZASH
	Mit Zylindersenkbohrung	- Maß T konfigurierbar (0.5 mm Schritte) Abmessungen in Abhängigkeit von T wählbar	Dicke T von 3 bis 20 mm	Präzisionsklasse	Maß T: ±0.01 mm	Maß T: ±0.01 mm Maß H: ±0.1 mm Maß V: 0.3 mm /0.1 mm Maß D: 0 / -0.2 mm Maß P: 0.3 mm / 0.1 mm	TWZSB, TWZSM, TWZSS
	Mit Zylindersenkbohrung	- Maß T konfigurierbar (0.1 mm Schritte) - Abmessungen konfigurierbar	Dicke T von 3 bis 50 mm	Präzisionsklasse	Maß T: ±0.01 mm		FWZSC, FWZSB, FWZSM, FWZSS
	Mit Gewinde	- Maß T wählbar - Abmessungen in Abhängigkeit von T wählbar	Dicke T von 3 bis 20 mm	Standardklasse	Maß T: ±0.1 mm	Maß D: 0 / -0.2 mm	WTAB, WTAM, WTAS
		- Maß T konfigurierbar (0.5 mm Schritte) - Abmessungen in Abhängigkeit von T wählbar	Dicke T von 3 bis 20 mm				TWTAB, TWTAM, TWTAS
		- Maß T konfigurierbar (0.5 mm Schritte) - Abmessungen D zwischen 6 und 100 mm konfigurierbar - M2 bis M30 wählbar	Dicke T von 3 bis 50 mm				FWTAC, FWTAB, FWTAM, FWTAA, FWTAAB, FWTAS
	Senkbohrung / Kopfsenkung	- Maß T wählbar - Abmessungen in Abhängigkeit von T wählbar	Dicke T von 2.5 bis 8 mm	Standardklasse	Maß T: ±0.1 mm	Maß E: ±0.1 Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	WSRB, WSRM, WSRS
	Senkbohrung / Kopfsenkung	- Maß T konfigurierbar (0.5 mm Schritte) - Abmessungen konfigurierbar	Dicke T von 2 bis 10 mm	Standardklasse	Maß T: ±0.1 mm	Maß E: ±0.1 Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	FWSRC, FWSRB, FWSRM, FWSRA, FWSRS
	Mit Schraubenbohrungen	- Maß T konfigurierbar (1 mm Schritte) - Abmessungen konfigurierbar	Dicke T von 1 bis 10 mm	Standardklasse	Maß T: ±0.1 mm	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	WBAC, WBAB, WBAM, WBAA, WBAS
	Form frei wählbar	- Maß T konfigurierbar (0.1 mm Schritte) - Abmessungen konfigurierbar	Dicke T von 3 bis 10 mm	Standardklasse	Maß T: ±0.1 mm	Maß V: von Form abhängig Maß D: von Form abhängig	KWSC, KWSB, KWSM, KWSS
Hülse	Rohrhülse (mit Schweißnaht am Innendurchmesser)	- Maß L konfigurierbar (0.5 mm Schritte) - Abmessungen in Abhängigkeit von L wählbar	Maß L von 6 bis 200 mm in 0.5 mm Schritten	Standardklasse (Präzisionsklasse für Maß L als Option möglich)	Maß L: ±0.2 mm Toleranzwechsel von ±0.2 mm auf ±0.05 mm möglich mit (LKC)	Maß D: Toleranz nicht angegeben Maß d: Toleranz nicht angegeben +H10	SGP, SGPBB, STPG, STPGB, STPGH, STPGHB
	Distanzhülse (Stahl gerollt)	- Maß L wählbar - Abmessungen in Abhängigkeit von L wählbar	Maß L von 3 bis 30 mm	-	Maß L: ±0.05 mm (für 3, 4, 5, 8, 10 mm) Maß L :±0.1 mm (für 12, 15, 20 mm) Maß L: ±0.15 mm (für 30 mm)	Maß D: Toleranz nicht angegeben Maß d: Toleranz nicht angegeben	SMKB
	Simultan geschliffne Distanzhülsen (mind. 2 Stück)	- Maß L konfigurierbar (0.1 mm Schritte) - Abmessungen in Abhängigkeit von L konfigurierbar	Maß L von 1 bis 100 mm in 0.1 mm Schritten	-	Maß L: ±0.05 mm Bearbeitung in einer Aufspannung Toleranz Maß L: ±0.05 mm pro Aufspannung	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	DWSSB, DWSSM, DWSSS, DWSSKB, DWSSKM
	Mit Bund / abgesetzt	- Maß L konfigurierbar (0.1 mm Schritte) - Abmessungen in Abhängigkeit von L konfigurierbar	Maß - L von 1 bis 50 mm in 0.1 mm Schritten Maß - T von 1 bis 20 mm in 0.1 mm Schritten	-	Maß L: 0/-0.1 mm Maß T: ±0.05 mm	Maß H: 0 / -0.2 mm Maß V: H7 Maß D: h7	DCLB, DCLM, DCLS
	Mit Bund / abgesetzt			-	Maß L:+0.1 mm /0 Maß T: ±0.05 mm	Maß H: 0 / -0.2 mm Maß V: H7 Maß D: h7	MCLB, MCLM, MCLS
	Mit Bund / abgesetzt Maß T Standardisiert	- Maß L konfigurierbar (0.1 mm Schritte) - Abmessungen D und V in Abhängigkeit von L wählbar	Maß L von 10 bis 100 mm in 0.1 mm Schritten	Standardklasse	Maß L: 0 / -0.3 mm Maß T: 5 mm ±0.1 mm	Maß H: 0 / -0.2 mm Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	TCLB, TCLM, TCLA, TCLSS,FTCLS
	Mit Bund / abgesetzt	- Maß L konfigurierbar (0.1 mm Schritte) - Abmessungen in Abhängigkeit von L konfigurierbar	Maß L von 10 bis 100 mm in 0.1 mm Schritten	Standardklasse	Maß L: 0 / -0.3 mm Maß T: ±0.1 mm	Maß H: 0 / -0.2 mm Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	FTCLC, FTCLB, FTCLM, FTCLBB, FTCLA, FTCLAB, FTCLSS, FTCLCH, FTCLBH, FTCLMH, FTCLSK, FTCLSH
	Mit Bund / abgesetzt		Maß L von 10 bis 100 mm in 0.1 mm Schritten	Präzisionsklasse	Maß L: ±0.01 mm Maß T: ±0.01 mm	Maß H: 0 / -0.2 mm Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	FTCLMC, FTCLMB, FTCLMM, FTCMSH
	Dünnwandige Metallhülse	- Maß L konfigurierbar (0.5 mm Schritte) - Abmessung V und T wählbar	Maß L von 3 bis 20 mm in 0.5 mm Schritten	-	Maß L: ±0.05 mm (von 3.0 bis 10.0 mm) Maß L: ±0.1 mm (von 10.5 bis 20.0 mm)	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	TASC
	Metallhülse	- Maß L wählbar - Abmessung V und D in Abhängigkeit von L wählbar	10, 12, 15, 20, 25, 30, 35 mm	Standardklasse	Maß L: 0 / -0.1 mm	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	KNCLB, KNCLM, KNCLSS
	Metallhülse	- Maß L konfigurierbar (0.1 mm Schritte) - Abmessung V und D in Abhängigkeit von L wählbar	Maß L von 10 bis 100 mm in 0.1 mm Schritten	Standardklasse	Maß L: 0 / -0.1 mm	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	NCLC, NCLB, NCLM, NCLA, NCLSS
	Metallhülse		Maß L von 10 bis 100 mm in 0.1 mm Schritten	Präzisionsklasse	Maß L: ±0.01 mm	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	ACSC, ABSC, AMSC, AASC, SASC
	Metallhülse	- Maß L konfigurierbar (0.1 mm Schritte) - Abmessung V und D in Abhängigkeit von L wählbar	Maß L von 10 bis 100 mm in 0.1 mm Schritten	Standardklasse	Maß L: 0 / -0.1 mm	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	FNCL, FNCLC, FNCLB, FNCLM, FNCLR, FNCLBB, FNCLA, FNCLAB, FNCLSS, FNCLSSR
	Metallhülse		Maß L von 10 bis 100 mm in 0.1 mm Schritten	Präzisionsklasse	Maß L: ±0.01 mm	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	FAC, FACS, FABSC, FAMSC, FARSC, FAASC, FSASC, FSASCR
	Metallhülse - Innen-Ø / Außen-Ø Toleranz wählbar - L Maß konfigurierbar	- Maß L konfigurierbar (0.1 mm Schritte) - Abmessung V und D in Abhängigkeit von L konfigurierbar -Toleranz für D und V wählbar	Maß L von 10 bis 100 mm in 0.1 mm Schritten	Standardklasse	Maß L: 0 / -0.1 mm	Maß V wählbar: H=H7 / N=(0.3/ 0.1) mm / X=(0.2-0) mm Maß D wählbar: G=g6 mm / H=h7 / N=(-0.1 / -0.3) mm / X=(0 / -0.2) mm	SNCC, SNCB, SNCM, SNCS
			Maß L von 10 bis 100 mm in 0.1 mm Schritten	Präzisionsklasse	Maß L: ±0.01 mm	Maß V wählbar: H=H7 / N=(0.3 / 0.1) mm / X=(0.2-0) mm Maß D wählbar: G=g6 / H=h7 / N=(-0.1 / -0.3) mm / X=(0 / -0.2) mm	SNMC, SNMB, SNMM, SNMS
	Metallhülse gehärtet - L- Maß konfigurierbar	- Maß L konfigurierbar (0.1 mm Schritte) - Abmessung V und D in Abhängigkeit von L wählbar	Maß L von 10 bis 100 mm in 0.1 mm Schritten	Standardklasse	Maß L: 0 / -0.1 mm	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	NCLCH, NCLBH, NCLMH, NCLSSH
	Metallhülse gehärtet - L- Maß konfigurierbar		Maß L von 10 bis 100 mm in 0.1 mm Schritten	Präzisionsklasse	Maß L: ±0.01 mm	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	ASH, ASC, PASC, SASCH
	Metallhülse gehärtet - L Maß konfigurierbar - V Maß konfigurierbar - D Maß konfigurierbar	- Maß L konfigurierbar (0.1 mm Schritte) - Abmessung V und D in Abhängigkeit von L konfigurierbar	Maß L von 10 bis 100 mm in 0.1 mm Schritten	Standardklasse	Maß L: 0 / -0.1 mm	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	FNCLCH, FNCLBH, FNCLMH, FNCSK, FNCSKB, FNCSKM, FNCLSH
			Maß L von 10 bis 100 mm in 0.1 mm Schritten	Präzisionsklasse	Maß L: ±0.01 mm	Maß V: 0.3 mm / 0.1 mm Maß D: 0 / -0.2 mm	FAS, FASC, FPASC, FASK, FASKB, FASKM, FSASCH
