Leistungssteckverbinder - Arten und Einsatzgebiete in der Industrie

In der industriellen Produktion sind zuverlässige und leistungsfähige Steckverbindungen unerlässlich, um Maschinen, Motoren und Steuerungssysteme sicher mit Energie zu versorgen. Leistungssteckverbinder nehmen dabei eine besondere Rolle ein – von CEE-Steckern, die eine normgerechte Stromversorgung ermöglichen, bis hin zu Hybridsteckverbindern, die Leistung und Datenübertragung in einer einzigen Schnittstelle kombinieren. In diesem Blog erfahren Sie, worauf es bei der Auswahl, Isolierung und Abschirmung von Leistungssteckverbindern ankommt und wie sie zur Effizienzsteigerung und Ausfallsicherheit in industriellen Anwendungen beitragen.

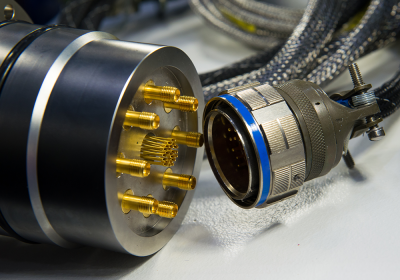

Was sind Leistungssteckverbinder?

Ein Leistungssteckverbinder ist ein elektrischer Steckverbinder, der in erster Linie dazu dient, hohe elektrische Leistungen sicher und effizient zu übertragen. Im Gegensatz zu anderen Steckverbindertypen, die für die Übertragung von Signalen oder Daten zuständig sind, ist ein Leistungssteckverbinder speziell für die Handhabung von höheren Strömen und Spannungen ausgelegt, die typischerweise in industriellen Anwendungen wie Maschinensteuerungen, Automatisierungssystemen, Schaltschränken oder Stromversorgungseinheiten vorkommen.

Im Gegensatz zu Leistungssteckverbindern sind Datensteckverbinder darauf ausgelegt, digitale oder analoge Daten zu übertragen. Sie sind nicht für hohe Ströme und Spannungen optimiert, sondern eher für die Übertragung von niedrigen Leistungswerten, wie sie in der Kommunikationstechnik vorkommen. Signalsteckverbinder wiederum werden für Steuer- und Regelungsaufgaben genutzt, z.B. für Sensoren, Bedienelemente oder Messsysteme, wo es um die Weitergabe elektrischer Steuersignale geht. Leistungssteckverbinder sind also speziell dafür ausgelegt, in Anwendungen mit hohen elektrischen Leistungen zu funktionieren, während Daten- und Signalsteckverbinder hauptsächlich für die Kommunikation von Daten oder Signalen bei niedrigen Spannungen und Strömen zuständig sind.

Eigenschaften von Leistungssteckverbindern

Leistungssteckverbinder übertragen elektrische Leistung. Die elektrische Leistung beschreibt die Menge an elektrischer Energie pro Zeiteinheit, die durch den Steckverbinder von einer Quelle zu einem Verbraucher geleitet wird. Ein Leistungssteckverbinder muss also für eine bestimmte elektrische Leistung ausgelegt sein, da er sonst überhitzen oder mechanisch sowie elektrisch versagen kann. Entscheidend dafür ist die Strombelastbarkeit in Ampere (A), die angibt, wie viel Strom der Stecker sicher leiten kann, ohne Überhitzung oder Kontaktprobleme zu verursachen. Zudem spielt die maximale Betriebsspannung (Volt, V) eine Rolle, für die der Stecker ausgelegt ist. Doch auch eine effiziente elektrische Isolierung ist notwendig damit Leistung und hohe Ströme sicher übertragen werden können.

Die Materialwahl der Kontakte wie Kupfer oder kontaktverbessernde, versilberte bzw. vergoldete Beschichtungen sorgt für geringe Übergangswiderstände und eine hohe Belastbarkeit. Zudem muss der Stecker je nach Einsatzumgebung eine entsprechende Schutzklasse (IP-Schutz) aufweisen, um ihn vor Staub, Feuchtigkeit und mechanischer Beanspruchung zu schützen. Eine sichere Verbindung wird durch die passende Bauform und Verriegelung gewährleistet, beispielsweise durch Bajonettverschlüsse oder Schraubverriegelungen, die ein unbeabsichtigtes Lösen verhindern.

Aufbau von Leistungssteckverbindern

Ein Leistungssteckverbinder besteht aus mehreren Komponenten, die gemeinsam eine sichere und effiziente Energieübertragung gewährleisten. Das Gehäuse, beispielsweise gefertigt aus Kunststoff oder Metall, schützt vor äußeren Einflüssen und kann bei Bedarf aus antistatischen Materialien bestehen, um sensible elektronische Bauteile zu schützen. Zudem verfügt es über Codierungen, die ein versehentliches Vertauschen der Kontakte durch falsches Einstecken verhindern. Der Kontaktträger, meist aus Hochleistungskunststoffen gefertigt, dient als isolierender Träger für die elektrischen Kontakte und ist auf hohe Temperatur- und Spannungsfestigkeit ausgelegt. Die elektrischen Kontakte, meist aus Kupferlegierungen und oft versilbert oder vergoldet, minimieren Übergangswiderstände und sind je nach Bauart als Federkontakte, Schraubkontakte oder Crimpverbindungen ausgeführt, um eine zuverlässige Kontaktierung zu gewährleisten. Ein Verriegelungssystem, das je nach Anwendungsbereich als Schraub-, Bajonett- oder Schnappverriegelung ausgeführt ist, sorgt für eine sichere Fixierung und schützt den Steckverbinder vor Vibrationen oder unbeabsichtigtem Lösen.

Arten von Leistungssteckern

Leistungsstecker gibt es in verschiedenen Bauformen und Ausführungen, die je nach Anwendungsbereich unterschiedliche Anforderungen erfüllen. Sie unterscheiden sich in Leistungsfähigkeit, Bauform, Schutzklasse und Funktionalität, um den spezifischen Bedürfnissen von Industrie, Automatisierung und Elektrotechnik gerecht zu werden. Während einige Steckverbinder ausschließlich für die reine Energieübertragung ausgelegt sind, kombinieren andere zusätzlich Steuer- und Datenleitungen, um komplexe Systeme effizient zu vernetzen. Zudem variieren sie hinsichtlich ihrer mechanischen Verriegelung, Schutzmaßnahmen und elektrischen Spezifikationen, um den sicheren Betrieb unter verschiedenen Umgebungsbedingungen zu gewährleisten.

Ein klassisches Beispiel für einen Leistungsstecker ist der M23-Leistungsstecker, der sich durch seine kompakte Bauweise und hohe Leistungsfähigkeit auszeichnet. Jedoch ist das M23 Stecksystem mit seinen unterschiedlichen Gehäusevarianten auch für Signalstecker und Datenübertragung verwendbar. M23-Leistungsstecker werden häufig in Servoantrieben, Robotiksystemen und Automatisierungssystemen eingesetzt, wo sie neben der Stromversorgung auch die Steuer- und Signalübertragung in einer einzigen Schnittstelle ermöglichen.

Auch in der Automatisierungstechnik, wo Sensorik eine zentrale Rolle spielt, sind solche multifunktionalen Steckverbinder unverzichtbar. Viele Sensoren erfordern spezielle Leistungssteckverbinder, die nicht nur elektrische Energie übertragen, sondern auch sichere Datenkommunikation ermöglichen und zugleich hohen Schutzanforderungen genügen.

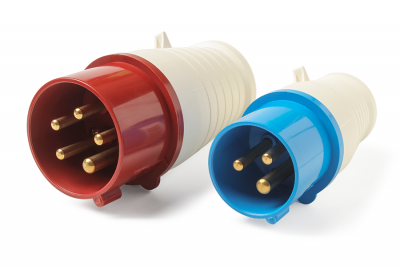

CEE Stecker

CEE-Stecker sind dafür ausgelegt, hohe Ströme (von 16 A bis 125 A) und hohe Spannungen (meist 230 V, 400 V oder auch 1.000 V) zu übertragen. Sie kommen vor allem in industriellen Anwendungen zum Einsatz, bei denen eine starke und stabile Energieversorgung erforderlich ist.

CEE-Stecker - Einsatzgebiete

CEE Steckverbinder bzw. CEE Stecker sind speziell für den industriellen Einsatz konzipiert. Sie sind nach der IEC 60309 genormt und zeichnen sich durch eine farbliche Codierung sowie eine robuste Bauweise aus. Die IEC 60309 legt fest, dass Steckverbinder in unterschiedlichen Baugrößen und Stromstärken verfügbar sein müssen, um den variierenden Anforderungen der industriellen Stromversorgung gerecht zu werden. Die IEC 60309 definiert Steckverbinder für Nennströme zwischen 16 A und 125 A und für Nennspannungen von bis zu 1000 V.

In der Industrie werden CEE-Steckvorrichtungen vor allem in Bereichen eingesetzt, in denen hohe Stromstärken und Spannungen erforderlich sind, um Maschinen und Geräte zuverlässig mit Energie zu versorgen. Sie kommen häufig in Produktionshallen und Fertigungsstätten zum Einsatz, wo sie für die Stromversorgung von Industriemaschinen, Fertigungslinien und Anlagensteuerungen genutzt werden. Darüber hinaus sind sie in der Energietechnik und Anlagentechnik zu finden, wo sie Transformatoren, Schalttafeln und Verteilerkästen mit Strom versorgen.

CEE-Stecker - Belegung und Codierung

Ein besonderes Merkmal der CEE-Stecker ist ihre Farbcodierung, die eine einfache Identifikation der Spannungsklassen und Phasen ermöglicht. So ist beispielsweise der blaue CEE-Stecker für 230 V (einphasig), der rote CEE-Stecker für 400 V (dreiphasig) und der grüne CEE-Stecker für den Nennbetrieb in den Frequenzen von 60 bis 500 Hz vorgesehen. Diese Farbcodierung ist neben der unterschiedlichen Stärke der Kontakte ein elementarer Sicherheitsaspekt und steht im Einklang mit den allgemeinen Sicherheitsstandards im Maschinenbau.

Ein weiterer wichtiger Bestandteil der Codierung ist die Uhrzeitstellung des Schutzkontakts (PE). Der Schutzleiterkontakt ist durch eine markante Außennase am Stecker und eine passende Aussparung an der Steckdose gekennzeichnet. Diese physische Führung stellt sicher, dass der Stecker nur in der richtigen Ausrichtung eingesteckt werden kann. Zusätzlich ist der Schutzleiter dicker als die restlichen Kontakte, sodass er mechanisch nicht in eine falsche Position gebracht werden kann. Dadurch wird die Verpolungssicherheit gewährleistet, und eine fehlerhafte Verbindung zwischen spannungsführenden Kontakten unterschiedlicher Stecksysteme ist ausgeschlossen.

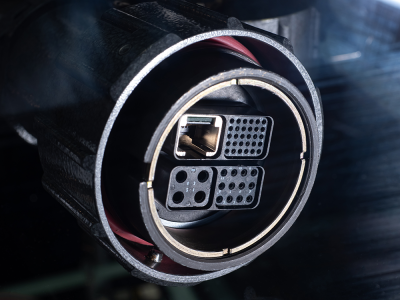

Hybridstecker

Hybrid-Steckverbinder bzw. Hybridstecker sind eine spezialisierte Form von Leistungssteckern, die nicht nur elektrische Leistung, sondern zusätzlich Steuer-, Signal- oder Datenleitungen in einem einzigen Steckverbinder übertragen. Hybridstecker kommen häufig in der Industrieautomation, Robotik, Antriebstechnik und im Maschinenbau zum Einsatz, da dort kompakte, leistungsfähige und störungsfreie Verbindungen erforderlich sind.

Vorteile von Hybridsteckern

Einer der größten Vorteile von Hybridsteckern ist ihre Kombinationsfähigkeit, da sie, wie bereits erwähnt, nicht nur elektrische Leistung, sondern auch Steuer-, Signal- oder Datenleitungen in einer einzigen Vorrichtung übertragen. Dies reduziert den Platzbedarf erheblich, da mehrere separate Steckverbindungen und Kabelstränge vermieden werden, was wiederum die Baugröße und das Gewicht von Maschinen oder Systemen verringert. Zudem vereinfacht dies die Installation und Wartung, da nur ein einziger Steckverbinder benötigt wird, um verschiedene Funktionen abzudecken.

Ein weiterer Vorteil ist die Reduzierung der Verkabelungskomplexität. Da verschiedene Signalarten (z.B. Leistung, Steuerung und Daten) in einem Stecker integriert sind, werden Verkabelungsfehler minimiert. Dadurch können Kosten gesenkt und gleichzeitig die Zuverlässigkeit des Systems erhöht werden. Zudem bieten viele Hybridstecker aufgrund ihrer Konstruktion auch eine sehr hohe Störsicherheit, da sie die Signale voneinander abschirmen. Dies ist besonders in Umgebungen mit elektromagnetischen Interferenzen (EMI) von großer Bedeutung.

Nachteile von Hybridsteckern

Trotz dieser Vorteile haben Hybridstecker auch einige Nachteile. Da sie mehrere Funktionen in einem Stecker vereinen, sind sie in der Regel komplexer aufgebaut als herkömmliche Steckverbinder. Dies kann zu einer höheren Herstellungs- und Beschaffungsdauer führen. Die Integration von verschiedenen Signaltypen in einem Stecker kann zudem zu höheren Kosten im Vergleich zu einfachen Steckverbindern führen, insbesondere wenn spezialisierte Materialien oder zusätzliche Abschirmungen notwendig sind.

Ein weiterer Nachteil ist, dass die Flexibilität in der Konfiguration eingeschränkt sein kann. In einigen Anwendungen könnte es vorteilhaft sein, separate Steckverbinder für unterschiedliche Signalarten zu verwenden, um eine größere Anpassungsfähigkeit und Modularität zu erreichen. Schließlich können bei Beschädigungen des Hybridsteckers mehrere Verbindungsfunktionen gleichzeitig betroffen sein, was zu größeren Systemausfällen führen könnte, als es bei getrennten Steckverbindern der Fall wäre.

Isolierung von Hybridsteckern

Da Hybridstecker sowohl hohe Ströme für Motoren als auch empfindliche Daten- und Steuerleitungen führen, ist eine spezielle Isolierung und Abschirmung erforderlich, um störende Einflüsse elektrischer Felder und Störungen zu vermeiden. Die physische Trennung von Hochstrom- und Niederspannungskontakten sowie die Verwendung hochfester Kunststoffe mit hoher Spannungsfestigkeit gewährleisten eine sichere Isolierung. Zusätzlich sorgt eine durchdachte Kontaktanordnung, bei der Leistungskontakte in der Mitte und Signalkontakte am Rand platziert sind, für eine minimierte Störanfälligkeit. Um elektromagnetische Einflüsse zu reduzieren, werden Metallgehäuse oder metallisierte Kunststoffgehäuse genutzt, während separate Masse- und Schirmkontakte hochfrequente Störungen ableiten.
