[Präzision] Goniometer / 1-Achse / Kreuzrollenführung

MISUMI

Teilenummer

Hier finden Sie die Teilenummern
zu dem gesuchten Artikel

[Präzision] Goniometer/1-Achse/Kreuzrollenführung:Verwandte bildanzeige

Werkstoff: Aluminiumlegierung
Oberflächenbehandlung GPG40, 60: schwarz eloxiert
GPG50, 70: naturfarben eloxiert

Spezifikationen

Teilenummer

GPG40-40
GPWG70-96

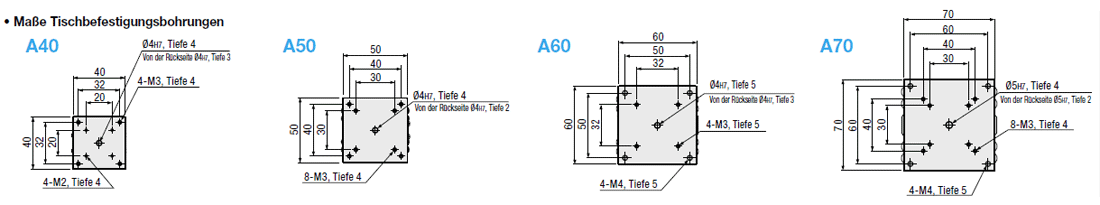

Teilenummer		Draufsicht				Vorderansicht			Seitenansicht
Ausführung	A-H	B	J	E	F	H₁	D	G	P	Q	X	ℓ	d₁	d₂
GPG	40-40	38	5.5	7.5	14	20	13	11	3.8	14	32	3	3.5	6
	40-60
	40-80									15
	50-50	31	13	11.5	18	18	13	9.3	15	9	40	3	3.5	6
	50-68									10
	50-86
	60-50	31	13.5	7.5	14	25	13	13	15	15.5	50	5	4.5	8
	60-75							12.9		15.9
	60-100									16.4
	60-125							12.8		16.3
	70-70	52	13.3	12.5	21.5	26	18	14	15	16	60	4	4.5	8
	70-96									17.5
	70-122

• leistung

Teilenummer		Tischoberfläche (mm)	Höhe der Drehachse H(mm)	Verschiebung der Drehachse	Verfahrweg	Auflösung ("/Teilung) (Mikrometerschraube)	Traglast (N)	Drehmomentbelastung (N • m)			Abweichung unter Last ("/N • cm)			Gewicht (kg)	Zubehör (4 Stk.)	Stückpreis
Ausführung	A-H							Steigung	Neigung	Rollbewegung	Steigung	Neigung	Rollbewegung		Typ M-L
GPG	40-40	40x40	40±0.2	bis 0.01mm oder weniger	±7°	≈42	29.4	1.0	0.8	0.9	1.30	1.15	0.27	0.13	SCB3-6
	40-60		60±0.2		±4°	≈30
	40-80		80±0.2			≈23
	50-50	50x50	50±0.2		±3°	≈53		1.5	1.2	2.5	0.60	0.26	0.37	0.23	SCB3-6
	50-68		68±0.2			≈40
	50-86		86±0.2			≈33
	60-50	60x60	50±0.2		±4°	≈33	49.0	1.5	2.0	2.6	0.27	0.09	0.10	0.31	SCB4-10
	60-75		75±0.2			≈24
	60-100		100±0.2		±3°	≈18								0.30
	60-125		125±0.2		±2.5°	≈15
	70-70	70x70	70±0.2		±3°	≈25		3.6	2.8	5.7	0.17	0.06	0.06	0.53	SCB4-8
	70-96		96±0.2			≈19
	70-122		122±0.2			≈15

Knopfaufsatz HDCVR13 (separat zu beziehen): Mikrometergriff Ø13 kann durch die Montage des Aufsatzes vergrößert werden. >> S.2004
Verlängerungsaufsatz HDEXT13 (separat zu beziehen): Mikrometerschraubgriff Ø13 kann verlängert werden. >> S.2004

Optionen

Teilenummer:

3D Vorschau nicht verfügbar, da noch keine Teilenummer generiert wurde.

Um die 3D Vorschau anzeigen zu können, muss die Konfiguration abgeschlossen sein.

Plug-in wird für die 3D-Vorschau benötigt

CAD-Download

Daten, die angezeigt werden sollen: 30; 45; 60

Teilenummer
GPG40-40
GPG40-60
GPG40-80
GPG50-50
GPG50-68
GPG50-86
GPG60-50
GPG60-75
GPG60-100
GPG60-125
GPG70-70
GPG70-96
GPG70-122

Standard-Stückpreis	Mindestbestellmenge	Reguläre Versanddauer ?	RoHS	Tischgröße (Länge) L (Bereich frei wählbar) (mm)	Tischgröße (Breite) W (Bereich frei wählbar) (mm)	Belastbarkeit (Bereich frei wählbar) (N)	Höhe der Drehachse (Bereich frei wählbar) (mm)	Oberflächenbehandlung des Tisches	Tischgröße (Dicke) H (Bereich frei wählbar) (mm)	Tischgröße (Länge) L (mm)	Tischgröße (Breite) W (mm)	Zulässige Last (N)	Höhe der Drehachse H (mm)	Tischgröße (Dicke) H (mm)	Travel Distance (α Angle) (deg)	Momentensteifigkeit - Neigemoment ("/N•cm)	Momentensteifigkeit - Giermoment ("/N•cm)	Momentensteifigkeit - Rollmoment ("/N•cm)
1,130.16 €	1	10 Arbeitstage	10	26 bis 40	26 bis 40	5 bis 30	35.1 bis 40	Schwarz eloxiert	15.1 bis 20	40	40	29.4	40	20	±7	1.3	1.15	0.27
1,130.16 €	1	10 Arbeitstage	10	26 bis 40	26 bis 40	5 bis 30	50.1 bis 60	Schwarz eloxiert	15.1 bis 20	40	40	29.4	60	20	±4	1.3	1.15	0.27
1,130.16 €	1	10 Arbeitstage	10	26 bis 40	26 bis 40	5 bis 30	70.1 bis 80	Schwarz eloxiert	15.1 bis 20	40	40	29.4	80	20	±4	1.3	1.15	0.27
1,130.16 €	1	10 Arbeitstage	10	41 bis 60	41 bis 60	5 bis 30	40.1 bis 50	Klar eloxiert	15.1 bis 20	50	50	29.4	50	18	±3	0.6	0.26	0.37
1,130.16 €	1	10 Arbeitstage	10	41 bis 60	41 bis 60	5 bis 30	60.1 bis 70	Klar eloxiert	15.1 bis 20	50	50	29.4	68	18	±3	0.6	0.26	0.37
1,130.16 €	1	10 Arbeitstage	10	41 bis 60	41 bis 60	5 bis 30	80.1 bis 90	Klar eloxiert	15.1 bis 20	50	50	29.4	86	18	±3	0.6	0.26	0.37
1,087.24 €	1	10 Arbeitstage	10	41 bis 60	41 bis 60	30.1 bis 50	40.1 bis 50	Schwarz eloxiert	20.1 bis 25	60	60	49	50	25	±4	0.27	0.09	0.1
1,087.24 €	1	10 Arbeitstage	10	41 bis 60	41 bis 60	30.1 bis 50	70.1 bis 80	Schwarz eloxiert	20.1 bis 25	60	60	49	75	25	±4	0.27	0.09	0.1
1,087.24 €	1	10 Arbeitstage	10	41 bis 60	41 bis 60	30.1 bis 50	90.1 bis 100	Schwarz eloxiert	20.1 bis 25	60	60	49	100	25	±3	0.27	0.09	0.1
1,087.24 €	1	10 Arbeitstage	10	41 bis 60	41 bis 60	30.1 bis 50	100.1 oder mehr	Schwarz eloxiert	20.1 bis 25	60	60	49	125	25	±2.5	0.27	0.09	0.1
1,087.24 €	1	10 Arbeitstage	10	61 bis 90	61 bis 90	30.1 bis 50	60.1 bis 70	Klar eloxiert	25.1 bis 30	70	70	49	70	26	±3	0.13	0.05	0.05
1,087.24 €	1	10 Arbeitstage	10	61 bis 90	61 bis 90	30.1 bis 50	90.1 bis 100	Klar eloxiert	25.1 bis 30	70	70	49	96	26	±3	0.13	0.05	0.05
1,087.24 €	1	10 Arbeitstage	10	61 bis 90	61 bis 90	30.1 bis 50	100.1 oder mehr	Klar eloxiert	25.1 bis 30	70	70	49	122	26	±3	0.13	0.05	0.05
