Zugfedern/Längen konfigurierbar

Zugfedern/Längen konfigurierbar:Verwandte bildanzeige
Ausführung Werkstoff
WFSP JIS-SWP-A
UFSP EN 1.4301 (WPB) äquivalent
Ausführung Werkstoff
BWFSP JIS-SWP-A
BUFSP EN 1.4301 (WPB) äquivalent

Spezifikationen

Teilenummer - d - S
WFSP3
UFSP20
-
-
0.3
2.6
-
-
10
498
Teilenummer Draht-
Ø
dmm
S
1mm-Schritte

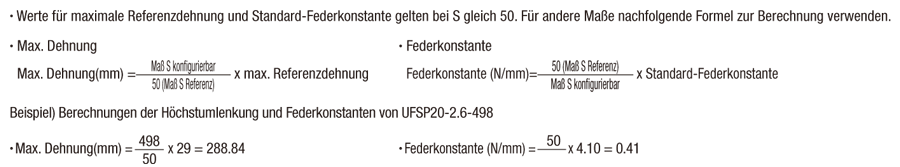

Max. Referenzdehnung
mm
Standard-Federkonstante
N/mm
Anfangsspannung
(N)
Ausführung D WFSP
BWFSP
UFSP
BUFSP
WFSP
BWFSP
UFSP
BUFSP
WFSP
BWFSP
UFSP
BUFSP
WFSP
UFSP
BWFSP
BUFSP
3 0.3 10~300 88 87 0.025 0.021 0.18 0.21
0.4 41 42 0.12 0.10 0.53 0.64
4 0.4 86 87 0.04 0.04 0.31 0.38
0.5 48 46 0.15 0.13 0.77 0.92
5 0.5 10~500 84 82 0.07 0.06 0.49 0.59
0.6 50 51 0.18 0.16 1.01 1.21
6 0.6 79 82 0.10 0.09 0.71 0.85
0.8 36 36 0.47 0.41 2.13 2.55
7 0.7 70 66 0.13 0.12 0.96 1.15
0.9 35 32 0.52 0.45 2.94 3.5
8 0.8 74 76 0.18 0.16 1.26 1.51
1.0 41 42 0.58 0.51 3.04 4.26
9 1.0 10~550 56 57 0.39 0.34 2.45 3.43
1.2 33 33 1.05 0.93 4.41 6.17
10 1.0 74 70 0.27 0.24 1.96 2.74
1.2 44 43 0.73 0.65 4.31 6.03
1.4 29 28 1.70 1.50 7.64 10.7
11 1.0 80 76 0.20 0.17 1.45 2.01
1.2 46 45 0.53 0.47 3.24 4.51
1.4 31 30 1.24 1.08 6.39 8.87
12 1.0 116 113 0.15 0.13 1.18 1.65
1.2 71 70 0.39 0.35 2.84 3.98
1.4 46 46 0.91 0.80 5.39 7.55
1.6 31 30 1.88 1.66 8.72 12.21
13 1.0 120 117 0.11 0.10 0.93 1.29
1.2 72 71 0.31 0.27 2.17 3.01
1.4 47 47 0.70 0.61 3.95 5.49
1.6 32 31 1.42 1.24 7.75 10.76
14 1.2 104 96 0.24 0.21 2.06 2.88
1.4 69 65 0.54 0.48 3.82 5.35
1.6 47 45 1.11 0.98 6.66 9.32
1.8 34 33 2.10 1.86 10.6 14.84
15 1.2 106 98 0.19 0.17 1.50 2.09
1.4 70 66 0.43 0.38 3.03 4.21
1.6 48 46 0.88 0.76 4.74 6.59
1.8 35 34 1.69 1.47 9.25 12.85
16 1.4 96 91 0.35 0.31 3.04 4.26
1.6 66 65 0.71 0.63 5.10 7.14
1.8 48 47 1.33 1.18 8.33 11.66
2.0 34 35 2.37 2.10 12.60 17.64
17 1.4 97 92 0.29 0.25 2.21 3.08
1.6 67 66 0.58 0.50 4.03 5.60
1.8 49 48 1.11 0.97 6.74 9.37
2.0 35 36 1.98 1.73 10.90 15.13
18 1.6 88 87 0.48 0.42 4.02 5.63
1.8 64 64 0.90 0.80 6.47 9.06
2.0 47 48 1.59 1.40 10.00 14.00
2.3 31 30 3.40 3.01 18.70 26.18
20 1.8 84 78 0.63 0.56 5.10 7.14
2.0 61 60 1.11 0.99 7.94 11.12
2.3 41 40 2.37 2.10 15.20 21.28
2.6 29 29 4.64 4.10 23.60 33.04
22 2.0 75 74 0.81 0.72 7.35 10.30
2.3 53 52 1.72 1.52 11.80 16.50
2.6 37 37 3.35 2.96 19.60 27.40
2.9 27 27 6.09 5.39 33.30 46.60
25 2.3 72 72 1.12 0.99 9.80 13.70
2.6 50 52 2.17 1.92 15.70 22.00
2.9 38 36 3.93 3.48 22.50 31.50
3.2 28 27 6.75 5.97 34.30 48.00
28 2.6 69 64 1.49 1.32 12.70 17.80
2.9 51 49 2.69 2.38 17.60 24.60
3.2 39 37 4.58 4.05 27.40 38.40
3.5 31 29 7.49 6.62 39.20 54.90
■Präzisionsstandards
• Toleranz Maß D
D/d*1 Toleranz
8 oder weniger ±1.5% von Maß D (min. ±0.2mm)
8~20 ±2% von Maß D (min. ±0.3mm)
*1 D/d = Federindex

• Toleranz Maß S
Bei d≤0.5, ±2x Draht-Ø
(Bsp: bei d=0.3, ±0.6)
Bei d≥0.6, ± Draht-Ø
(Bsp: bei d=1.0, ±1.0)
Zugfedern/Längen konfigurierbar:Verwandte bildanzeige

Teilenummer:

  • Unvollständige Teilenummer
    Bitte nutzen Sie zum Ausfüllen einer Teilenummer die Wahlmöglichkeiten auf der linken Seite.
Loading...
Teilenummer
BUFSP3-0.3-[10-300/1]
BUFSP3-0.4-[10-300/1]
BUFSP4-0.4-[10-300/1]
BUFSP4-0.5-[10-300/1]
BUFSP5-0.5-[10-500/1]
BUFSP5-0.6-[10-500/1]
BUFSP6-0.6-[10-500/1]
BUFSP6-0.8-[10-500/1]
BUFSP7-0.7-[10-550/1]
BUFSP7-0.9-[10-550/1]
BUFSP8-0.8-[10-500/1]
BUFSP8-1.0-[10-500/1]
BUFSP9-1.0-[10-550/1]
BUFSP9-1.2-[10-550/1]
BUFSP10-1.0-[10-550/1]
BUFSP10-1.2-[10-550/1]
BUFSP10-1.4-[10-550/1]
BUFSP11-1.0-[10-550/1]
BUFSP11-1.2-[10-550/1]
BUFSP11-1.4-[10-550/1]
BUFSP12-1.0-[10-550/1]
BUFSP12-1.2-[10-550/1]
BUFSP12-1.4-[10-550/1]
BUFSP12-1.6-[10-550/1]
BUFSP13-1.0-[10-550/1]
BUFSP13-1.2-[10-550/1]
BUFSP13-1.4-[10-550/1]
BUFSP13-1.6-[10-550/1]
BUFSP14-1.2-[10-550/1]
BUFSP14-1.4-[10-550/1]
BUFSP14-1.6-[10-550/1]
BUFSP14-1.8-[10-550/1]
BUFSP15-1.2-[10-550/1]
BUFSP15-1.4-[10-550/1]
BUFSP15-1.6-[10-550/1]
BUFSP15-1.8-[10-550/1]
BUFSP16-1.4-[10-550/1]
BUFSP16-1.6-[10-550/1]
BUFSP16-1.8-[10-550/1]
BUFSP16-2.0-[10-550/1]
BUFSP17-1.4-[10-550/1]
BUFSP17-1.6-[10-550/1]
BUFSP17-1.8-[10-550/1]
BUFSP17-2.0-[10-550/1]
BUFSP18-1.6-[10-550/1]
BUFSP18-1.8-[10-550/1]
BUFSP18-2.0-[10-550/1]
BUFSP18-2.3-[10-550/1]
BUFSP20-1.8-[10-550/1]
BUFSP20-2.0-[10-550/1]
BUFSP20-2.3-[10-550/1]
BUFSP20-2.6-[10-550/1]
BUFSP22-2.0-[10-550/1]
BUFSP22-2.3-[10-550/1]
BUFSP22-2.6-[10-550/1]
BUFSP22-2.9-[10-550/1]
BUFSP25-2.3-[10-550/1]
BUFSP25-2.6-[10-550/1]
BUFSP25-2.9-[10-550/1]
BUFSP25-3.2-[10-550/1]
TeilenummerStandard-StückpreisMengenrabattLieferzeit?RoHSWerkstoff Haken gegenüber Winkel Aussen - D
(Ø)
Vorspannung
(N)
Referenz-Federkonstante
(N/mm)
Draht-Ø
(Ø)
S
(mm)

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°30.210.0210.310 ~ 300

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°30.640.10.410 ~ 300

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°40.380.040.410 ~ 300

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°40.920.130.510 ~ 300

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°50.590.060.510 ~ 500

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°51.210.160.610 ~ 500

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°60.850.090.610 ~ 500

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°62.550.410.810 ~ 500

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°71.150.120.710 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°73.500.450.910 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°81.510.160.810 ~ 500

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°84.260.51110 ~ 500

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°93.430.34110 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°96.170.931.210 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°102.740.24110 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°106.030.651.210 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°1010.701.51.410 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°112.010.17110 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°114.510.471.210 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°118.871.081.410 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°121.650.13110 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°123.980.351.210 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°127.550.81.410 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°1212.211.661.610 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°131.290.1110 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°133.010.271.210 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°135.490.611.410 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°1310.761.241.610 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°142.880.211.210 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°145.350.481.410 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°149.320.981.610 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°1414.841.861.810 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°152.090.171.210 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°154.210.381.410 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°156.590.761.610 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°1512.851.471.810 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°164.260.311.410 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°167.140.631.610 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°1611.661.181.810 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°1617.642.10210 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°173.080.251.410 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°175.600.51.610 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°179.370.971.810 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°1715.131.73210 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°185.630.421.610 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°189.060.81.810 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°18141.40210 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°1826.183.012.310 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°207.140.561.810 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°2011.120.99210 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°2021.282.102.310 ~ 550

-

5 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°2033.044.102.610 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°2210.30.72210 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°2216.51.522.310 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°2227.42.962.610 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°2246.65.392.910 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°2513.700.992.310 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°2522.001.922.610 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°2531.503.482.910 ~ 550

-

8 Arbeitstage 10EN 1.4301 (WPB) Äquiv.90°2548.005.973.210 ~ 550

Loading...

Grundlegende Informationen

Ausführung Standardausführung
