Konstruktionsprofile / Nut 6 / 20x20 / Serie 5 / hohe Parallelität

Konstruktionsprofile / Nut 6 / 20x20 / Serie 5 / hohe Parallelität

MISUMI

MISUMI

(i)Hinweis

  • Aufgrund von eingeschränkten Liefermöglichkeiten berechnen wir für einige Artikel > 2801 mm eine zusätzliche Gebühr. Nachfolgend finden Sie eine Auflistung der Artikel, die wir ohne Aufpreis liefern können.

Datenblatt

Teilenummer

Hier finden Sie die Teilenummern
zu dem gesuchten Artikel

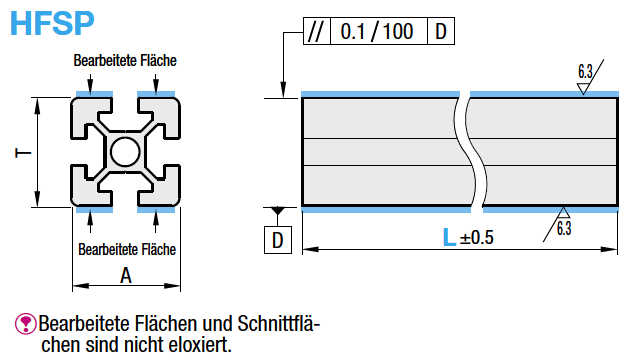

Serie 5/Nutweite 6/20x20mm, Parallele Flächen:Verwandte bildanzeigeSerie 5/Nutweite 6/20x20mm, Parallele Flächen:Verwandte bildanzeige
Serie 5/Nutweite 6/20x20mm, Parallele Flächen:Verwandte bildanzeige

Spezifikationen

Teilenummer-L
HFSP5-2020-300
■Profile mit konfigurierbarer Länge
(Ausführung)WerkstoffOberflächenbehandlung TeilenummerL
0.5mm-Schritte		TA
HFSEN AC-51400-T5 ÄquivalentKlar eloxiertHFSP5-202050~400019.220
HFSEN AC-51400-T5 ÄquivalentKlar eloxiertHFSP5-252550~400024.225
HFSEN AC-51400-T5 ÄquivalentKlar eloxiertHFSP5-404050~400039.240

Optionen

Serie 5/Nutweite 6/20x20mm, Parallele Flächen:Verwandte bildanzeige

Teilenummer:

    3D Vorschau nicht verfügbar, da noch keine Teilenummer generiert wurde.

  • Um die 3D Vorschau anzeigen zu können, muss die Konfiguration abgeschlossen sein.
Loading...

Plug-in wird für die 3D-Vorschau benötigt

CAD-Download

Daten, die angezeigt werden sollen
30
45
60
  1. 1
Teilenummer
HFSP5-2020-[100-3000/0.5]
HFSP5-2525-[100-3000/0.5]
HFSP5-4040-[100-3000/0.5]
TeilenummerStandard-StückpreisMindestbestellmengeMengenrabattReguläre
Versanddauer
?		RoHSReferenzrahmenbreite
(mm) 		Profilgröße Anzahl der Profilschlitze Fließpressengröße: Breite (A)
(mm) 		Fließpressengröße: Dicke (T)
(mm) 		Gesamtlänge L
(mm)

-

1 9 Arbeitstage 102020x201 Slot x 1 Slot2019.2100 ～ 3000

-

1 9 Arbeitstage 102525x251 Slot x 1 Slot2524.2100 ～ 3000

-

1 9 Arbeitstage 104040x402 Slots x 2 Slots4039.2100 ～ 3000

Loading...

  1. 1

Anwendungsbeispiel

Serie 5/Nutweite 6/20x20mm, Parallele Flächen:Verwandte bildanzeige


Grundlegende Informationen

Profilserie Serie 5 Profilausführung Quadratisch Profilausführung HFS (Standard)
Oberflächenbehandlung Klar eloxiert Ausführung mit geriffelter Oberfläche 4-seitige Nut Anfasen der Vorderseite Mitgeliefert
Werkstoff EN AC-51400-T5 Äquiv. Maß L vorgefertigt, frei wählbar Configuration
