Nr.000078 Lötbefestigung

Werkstückhalterung mit Magneten.

Verwandte Kategorie

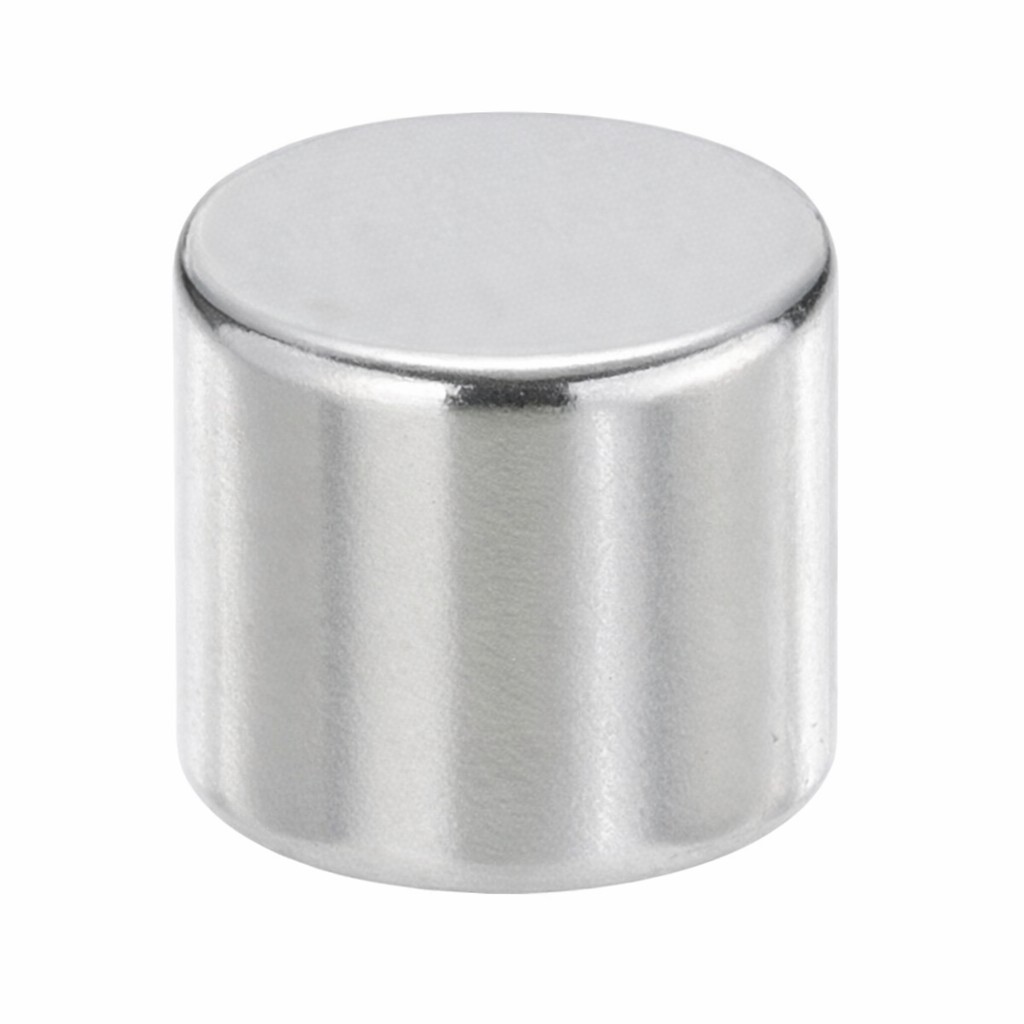

Magnete

Magnete
Artikelbezeichnung Magnete/Zylindrisch
Modellnummer HXN10-2
* Orangefarbene Zellen in der folgenden Tabelle zeigen die Teilenummern an, die in diesem Anwendungsbeispiel tatsächlich verwendet wurden.

Auswahlkriterien

Praktisch und kostengünstig als Artikel zur Werkstückhalterung

Zurück zum Seitenanfang

Verfügbare Größen

■Magnete (rund)

Werkstoff Oberflächenbehandlung Wärmebeständigkeit
Neodym-Magnet mit hoher Kraft Nickel-Beschichtung 60℃
Neodym-Magnet 80℃
Temperaturbeständige Neodym-Magnete 150℃
Kobalt-Magnet 200℃

■Größen und Maße

Außen-Ø (mm) Länge (mm)
8 2
3
5
6
8
10
10 2
3
5
8
10
12 2
3
5
8
10

Zurück zum Seitenanfang

Anwendungsinformationen

■Geschwindigkeiten/Lasten (Last-Info.) für Magnete

Innen-Ø (mm) Länge (mm) Anziehungskraft
(N)
Magnetische Oberflächen-Flussdichte
Gauß (G)
Neodym mit hoher Kraft Neodym
Temperaturbeständiges Neodym
Kobalt Neodym mit hoher Kraft Neodym
Temperaturbeständiges Neodym
Kobalt
8 2 - 6,66 4,41 - 2400 - 2600 2000 - 2200
3 14,01 10,78 7,45 3500 - 3800 3200 - 3400 2700 - 2900
5 23,31 17,93 11,96 4700 - 5000 4200 - 4400 3500 - 3700
6 26,76 20,59 - 5100 - 5400 4700 - 4900 -
8 29,94 23,03 15,39 5400 - 5700 4600 - 4800 3900 - 4100
10 31,23 24,02 - 5600 - 5900 5000 - 5200 -
10 2 - 7,84 5,29 - 2000 - 2200 1700 - 1900
3 18,34 14,11 9,41 3100 - 3400 2800 - 3000 2400 - 2600
5 32,23 24,79 16,56 4300 - 4600 3800 - 4000 3200 - 3400
8 - 34,3 23,03 - 4700 - 4900 4000 - 4200
10 49,43 38,02 25,48 5500 - 5800 4900 - 5100 4100 - 4300
12 2 - 9,02 5,98 - 1600 - 1800 1300 - 1500
3 - 16,46 11,07 - 2500 - 2700 2100 - 2300
5 - 31,16 20,87 - 3600 - 3800 3000 - 3200
8 - 46,55 31,07 - 4500 - 4700 3800 - 4000
10 - 52,72 35,28 - 4800 - 5000 4000 - 4200

Zurück zum Seitenanfang

Kleine Sechskantstangen

Artikelbezeichnung Kleine Sechskantsäulen - eine Seite Außengewinde
Modellnummer SLCB5.5-20
* Orangefarbene Zellen in der folgenden Tabelle zeigen die Teilenummern an, die in diesem Anwendungsbeispiel tatsächlich verwendet wurden.

Auswahlkriterien

Als Spurzapfen oder ggf. als Handgriff zu verwenden.

Zurück zum Seitenanfang

Verfügbare Größen

■Kleine Sechskantstangen (Gewindebohrung beidseitig)

Werkstoff Oberflächenbehandlung
EN 1.0038 Equiv. or
EN 1.0762 Equiv.
Brüniert
Chemisch vernickelt
EN 1.4305 Equiv. -

■Größen und Maße

Ausführung Gegenüberliegende Seitengröße
(mm)
Länge (1mm-Schritte)
EN 1.0038 Equiv. or EN 1.0762 Equiv.
Brünierte
5,5 5 - 12
13 - 20
EN 1.0038 Equiv. or EN 1.0762 Equiv.
chemisch vernickelte
5,5 5 - 12
13 - 20
EN 1.4305 Equiv. 4 5 - 10
15, 20
5 5 - 10
15, 20
5, 5 5 - 12
13 - 20

Zurück zum Seitenanfang

IDEA NOTE Optimale Positioniermethode für die Abdeckung mit kreisförmiger Bogenbewegung.

Die Abdeckung ist mittels der Magnetkräfte und der Führung über die Stifte positioniert.

IDEA NOTE Um die Bearbeitbarkeit zu verbessern, werden Säulen als Spurzapfen verwendet.

Sechskantstangen sind auf der Abdeckung montiert, um als Spurzapfen zu dienen, falls die Abdeckung umgekehrt aufliegt.

  • ALLGEMEINE GESCHÄFTSBEDINGUNGEN FÜR DIE NUTZUNG VON CAD-DATEN
    Die von MISUMI Corporation (nachfolgend als Unternehmen bezeichnet) auf der Website bereitgestellten CAD-Daten (einschließlich 3D-CAD-Daten, Zwischenergebnisse der 3D-CAD-Daten und 2D-CAD-Daten; nachfolgend als Daten bezeichnet), auf die Sie zugreifen, gehören zu Artikeln, die vom Unternehmen hergestellt und/oder verkauft werden (nachfolgend als Artikel bezeichnet). Das Unternehmen setzt voraus, dass Sie die Geschäftsbedingungen, die bestimmen, wie Sie die Daten verwenden können, gelesen und ihnen zugestimmt haben. Wenn Sie den Geschäftsbedingungen nicht zustimmen, müssen Sie die Verwendung der Website und der Daten einstellen. Die Nutzung der Daten für einen rechtswidrigen oder nicht mit den Geschäftsbedingungen vereinbaren Zweck ist nicht gestattet.
    1. CAD-Daten
    Die Daten sind so aufbereitet, dass Sie die Unternehmensbenutzer im CAD-Entwicklungsprozess unterstützen, indem Sie Maße und andere Informationen zu den Artikeln bereitstellen. Um eine schnelle und stabile Arbeit mit dieser Website zu ermöglichen, werden die Artikel vereinfacht dargestellt, um die Datengröße zu reduzieren. Beispielsweise werden einige Artikel ohne die Form der Ölnut, Schrauben oder Federn dargestellt. Beachten Sie außerdem, dass bei den Daten die Toleranz, Oberflächenrauheit und/oder Anfasung von den tatsächlichen Artikeln variieren können.
    2. Haftungsausschluss der Daten
    Auch wenn das Unternehmen die Daten mit Sorgfalt aufbereitet hat, kann die Präzision der Daten nicht garantiert werden. Sie unterliegen den oben beschriebenen Abweichungen. Das Unternehmen behält sich außerdem das Recht vor, Daten jederzeit ohne Vorankündigung zu ändern, hinzuzufügen oder zu löschen. Das Unternehmen übernimmt keine Haftung für direkte, indirekte Schäden, Folge- oder Sonderschäden, die Sie aufgrund der Datennutzung oder der Nutzung von geänderten oder gelöschten Daten geltend machen. Die Veränderung oder das Löschen der Daten kann aus jedwedem Grund stattfinden. Das Unternehmen garantiert weder die Qualität, Präzision, Funktionalität, Sicherheit noch die Zuverlässigkeit der zusammengestellten Artikel und Teile. Die Beispielanwendungen und Zusammenstellungen der Artikel dienen nur Illustrationszwecken.
    3. Copyright
    Die Urheberrechte der Inhalte und Daten liegen bei dem Unternehmen oder den Artikelherstellern. Das genannte Urheberrecht ist durch das Urheberrechtsgesetz und internationale Verträge geschützt. Die Nutzung (einschließlich Duplizieren, Ändern, Hochladen, Bereitstellen, Übertragen, Verteilen, Lizenzieren, Verkaufen und Veröffentlichen) der Daten für einen anderen Zweck, als den oben angegebenen, ist ohne die vorherige Zustimmung des Unternehmens nicht zulässig. Die Daten dürfen ausschließlich zur Maschinenentwicklung und für keinen anderen Zweck (einschließlich Verkaufsförderung) verwendet werden. Wenn Sie diese Bestimmung oder die Gesetze oder Vorschriften verletzen, kann das Unternehmen Ihnen die Nutzung der Daten und der Unternehmens-Website verbieten und/oder rechtliche Maßnahmen ergreifen. Vorausgesetzt, dass Sie die Geschäftsbedingungen erfüllen, garantiert Ihnen das Unternehmen eine nicht ausschließliche, nicht übertragbare, widerrufliche Lizenz, um auf die Daten zugreifen und diese nutzen zu können, um Sie bei der Maschinenentwicklung mit Artikeln zu unterstützen.
    上述の利用目的および法令等に違反したCADデータの利用が認められた場合、当社は、利用者に対しCADデータおよび当社のサイトの利用を禁止するほか、法的措置を取る場合があります。
    4. Gewährleistungsausschluss
    DER GESAMTE AUF DIESER WEBSITE ZUR VERFÜGUNG GESTELLTE INHALT DIENT AUSSCHLIESSLICH INFORMATIONSZWECKEN: DIESE WEBSITE, IHR INHALT UND IHRE LINKS WERDEN IN DER VORLIEGENDEN UND VERFÜGBAREN FORM BEREITGESTELLT. DIE NUTZUNG ERFOLGT, SOWEIT GESETZLICH ZULÄSSIG, AUF EIGENE GEFAHR. DAS UNTERNEHMEN LEHNT SÄMTLICHE GEWÄHRLEISTUNGEN, AUSDRÜCKLICHE ODER STILLSCHWEIGENDE, JEGLICHER ART HINSICHTLICH DIESER WEBSITE AB (EINSCHLIESSLICH DES INHALTS, DER HARDWARE, SOFTWARE UND LINKS), EINSCHLIESSLICH GEBRAUCHSTAUGLICHKEIT, MARKTGÄNGIGKEIT, RECHTSANSPRUCH, NICHTVERLETZUNG, ERGEBNISSE, PRÄZISION, VOLLSTÄNDIGKEIT, ZUGRIFF, KOMPATIBILITÄT, SICHERHEIT UND NICHTVORHANDENSEIN VON COMPUTERVIREN. DAS UNTERNEHMEN IST NICHT HAFTBAR FÜR JEDWEDE SCHÄDEN ODER VERLUSTE, EINSCHLIESSLICH DIREKTER, INDIREKTER SCHÄDEN, FOLGESCHÄDEN, SONDERSCHÄDEN, BEILÄUFIG ENTSTANDENE SCHÄDEN ODER SCHADENERSATZVERPFLICHTUNGEN UND/ODER GEWINNVERLUSTE, DIE IN VERBINDUNG MIT DER NUTZUNG DES INTERNETS, DER WEBSITE, IHREM INHALT ODER IHREN LINKS ENTSTANDEN SIND
    Weiterhin ist das Unternehmen nicht haftbar für jegliche Ausfälle oder Verzögerungen, die bei Bereitstellung des Datenzugriffs oder der unter den Geschäftsbedingungen aufgeführten Verpflichtungen entstanden sind, wenn diese Ausfälle oder Verzögerungen direkt oder indirekt durch Umstände bedingt sind, die außerhalb des Einflussbereichs des Unternehmens liegen (die Verpflichtungen des Unternehmens werden für die Dauer dieser Umstände außer Kraft gesetzt).
    5. Richtlinien von Drittanbietern
    Unter Umständen werden Sie gebeten separat Richtlinien von Drittanbietern zuzustimmen, wenn Sie die Software von Drittanbietern verwenden, um Daten zu erstellen oder zu suchen, oder CAD-Daten eines Drittanbieters verwenden. In diesem Fall übernimmt das Unternehmen keinerlei Verantwortung für Mängel dieser CAD-Daten oder der Software des Drittanbieters, sowie für Verletzungen Ihrer Rechte. Vor der Nutzung müssen die Bestimmungen verstanden werden.

    Download CAD-Daten (Baugruppe)

    Download CAD-Daten: Dateiformat
    生成

    Danke für das Herunterladen der Daten.

    Klicken Sie auf die Schaltfläche „Good IDEA!", wenn dieses Anwendungsbeispiel hilfreich war.


    Diese Informationen werden verwendet, um die Auflistung von Anwendungsbeispielen in Zukunft zweckmäßiger zu gestalten.

    Sicherheitshinweise für die CAD-Daten

    1. Die Baugruppendaten zeigen die Abbildungen der Baugruppe in der Konzeptentwicklungsphase. Der alleinige Zweck der Daten ist es, die Struktur und Funktionalität der Baugruppe zu erklären. Sie dürfen nicht als endgültiger Entwurf betrachtet werden.
      Sie müssen die Daten bearbeiten, damit diese den spezifischen Entwicklungsbedingungen entsprechen.
    2. Die Baugruppendaten bestehen aus einigen Unterbaugruppen.
      Sie sind so konfiguriert, dass jede Unterbaugruppe verwendet oder bearbeitet werden kann.
    3. * Bei dem Teil im Rahmen handelt es sich um eine Unterbaugruppe.

    4. Die Daten für gefertigte Teile basieren auf Maßen, die sich einfach bearbeiten lassen, sowie aus Formen in Skizzen und Verlaufsdateien.
    5. Die Daten - einschließlich der Drittanbieterbauteile - werden vom Unternehmen erstellt.

    Zurück zum Seitenanfang

  • * Die CAD-Daten der Baugruppe bestehen aus einigen Unterbaugruppen.
       Sie sind so konfiguriert, dass jede Unterbaugruppe verwendet oder bearbeitet werden kann.

Anwendungsüberblick

Anwendung

  • Eine Befestigung zum Löten der Leiterplatte.

Positionshinweise

  • Betriebsverfahren
    • Die Leiterplatte wird durch die Befestigungsabdeckung unten gehalten.
    • Der Benutzer kann die Lötarbeiten auf der ersten Seite der Leiterplatte ausführen.
    • Nach dem Löten der ersten Seite die Abdeckung anheben, entfernen und die Leiterplatte mit der gegenüberliegenden Seite einpassen.
    • Die Befestigungsabdeckung wieder umklappen und mit der Lötarbeit auf der zweiten Seite der Leiterplatten beginnen.

Werkstück

  • Maße der
  • Leiterplatte:B70 x T45 x t1 (auch kompatibel mit Leiterplatte B40 x T80 x t1)

Konstruktionsspezifikationen

Betriebsbedingungen oder Designanforderungen

  • Außenmaße:B120 x T120 x H30
  • Magnet:7,84N

Erforderlicher Präzisionsgrad · Last

  • Rückhaltekraft der Abdeckung:5,9N

Auswahlkriterien der Bauteile

  • Magnet
    • Die magnetische vertikale Kraft sollte ausreichen, um die Leiterplatte während des Lötens in der Position zu halten und gering genug sein, um ein einfaches Anheben der Abdeckung nach dem Löten zu ermöglichen.
    • Beispielsweise Magnete mit einer Anziehungskraft von etwa 5,9N auswählen.

Designauswertung

Prüfung der Hauptbauteile

  • Berücksichtigung des zugefügten Handgriffs oder der Sechskantstangen zum Anheben der Abdeckung und die gesamte Handhabung der Befestigung.
    • Bei der Umkehrung wirkende Last auf die Magnete:Abdeckung + Sechskantstangen + Leiterplatte = 45g + 10g + 5g = 60g = 0,59N
    • Abstand zwischen den Magneten und dem magnetischen Werkstoff:2mm (magnetischer Werkstoff:4137 legierter Stahl, Schraubenkopf)
    • Angenommene Abnahme:0,1
    • Anziehungskraft, um das Öffnen der Abdeckung zu verhindern:0,59 / 0,1 = 5,9N
    • Magnetische Anziehungskraft kann je nach dem Abstand, der Temperatur, dem Werkstoff und der Größe des Magnetkorpus variieren. Auswahl muss aufgrund tatsächlicher Messungen getroffen werden.

Sonstige Designüberlegungen

  • Da auf umgekehrten Seiten gelötet wird, werden Sechskantstangen als Spurzapfen auf der Abdeckungsseite angebracht. Die Stangen werden ebenfalls als Handgriffe für das Öffnen/Schließen der Abdeckung verwendet.
  • Zentrierstifte werden für die Positionierung der Abdeckung verwendet.
  • Nach Bedarf Aussparungen hinzufügen, um Kabelbäume usw. zu vermeiden
  • Die Innensechskantschraubenköpfe werden als Anziehglied verwendet, da der Korpus und die Abdeckung aus nicht magnetischem durchlässigen Material gefertigt sind.

Suche nach ähnlichen Anwendungsbeispielen

Seite - / -

Teileliste

Nr. Artikelbezeichnung Beispielbild MISUMI-Teilenummer
Für Informationen zu Preisen und Lieferzeiten klicken Sie auf die Teilenummer.
Stückzahl
1 Aluminiumscharniere/Kurze Ausführung HHPSNC6 2
2 Magnete HXN10-2 2
3 Kleine Sechskantsäulen - eine Seite Außengewinde SLCB5.5-20 4
4 Gerade/Kugelförmig/Standard/Mit Gewinde SLPSQTAH6-L10 2
5 Zylinderschrauben mit Innensechskant/Glänzend chromatiert CBM3-6 4
6 Senkkopf-Innensechskantschrauben (Packung) SFB5-8 8
7 Gewindeeinsätze HLTS3-4.5 4
  • Die Teileliste oben enthält ausschließlich MISUMI-Komponenten.
