Nr.000257 Werkstückerkennung

Werkstückerkennung durch optischen Sensor.

Verwandte Kategorie

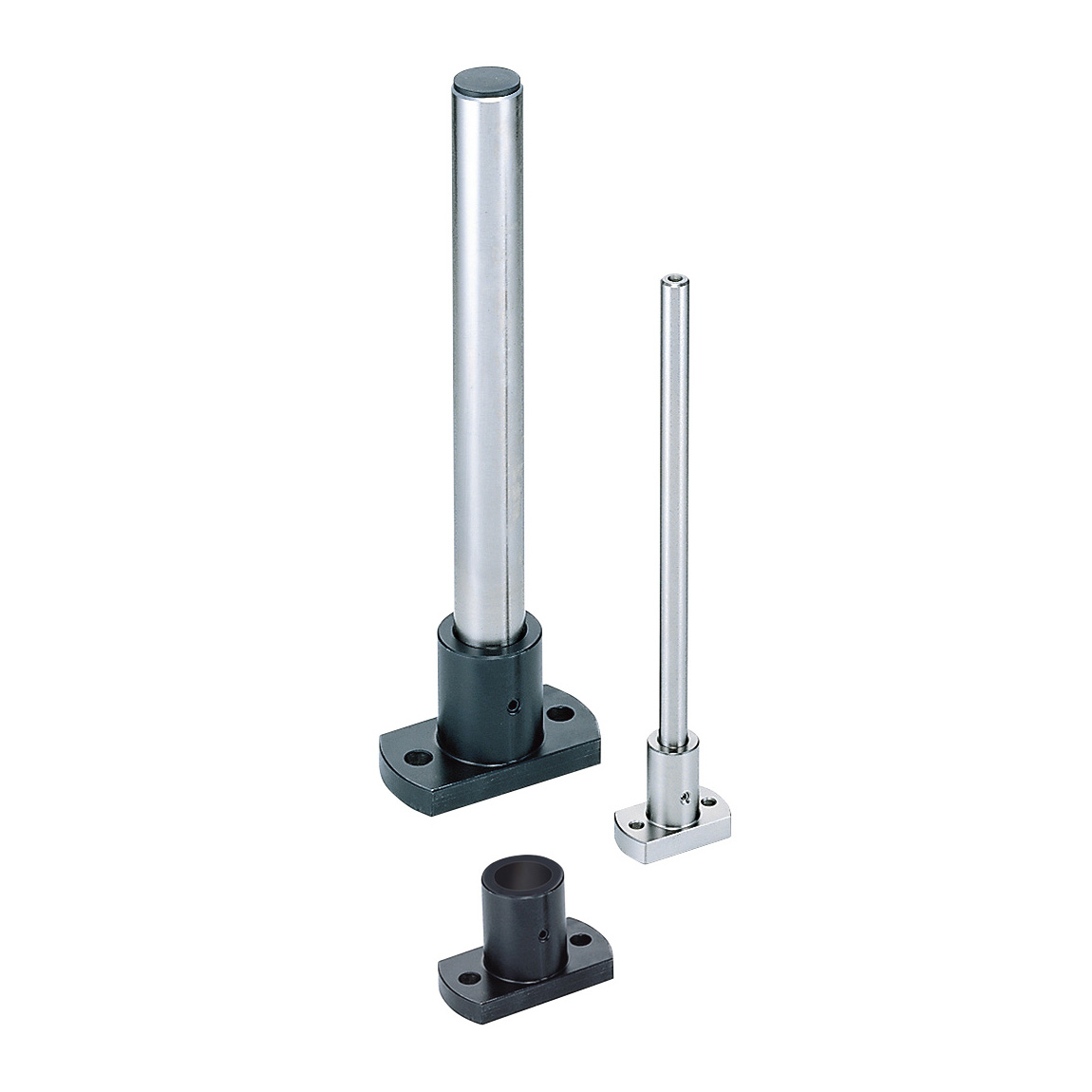

Geräteständer

Artikelbezeichnung Säulenständer - Kompaktflansch
Modellnummer MFSBN12-300
* Orangefarbene Zellen in der folgenden Tabelle zeigen die Teilenummern an, die in diesem Anwendungsbeispiel tatsächlich verwendet wurden.

Auswahlkriterien

Geeignetes Podest zur unabhängigen Stützung der Zielfunktion

Verfügbare Größen

■Geräteständer (Kompaktausführung/mit Durchgangsbohrung)

Säule Halterung
Werkstoff Oberflächenbehandlung Werkstoff Oberflächenbehandlung
EN 1.1191 Equiv. Chemisch vernickelt EN 1.1191 Equiv. LTBC-Beschichtung
Verchromte Beschichtung
EN 1.1191 Equiv.
Brüniert
EN 1.4301 Equiv. -
EN 1.1191 Equiv. Chemisch vernickelt EN 1.1191 Equiv. LTBC-Beschichtung
Verchromte Beschichtung
EN 1.1191 Equiv.
EN 1.4301 Equiv. -
EN 1.1191 Equiv. Brüniert EN 1.1191 Equiv. Brüniert
EN 1.4301 Equiv. - EN 1.4301 Equiv. -

■Größen und Maße

Säulen-Ø
(mm)
Länge der Säule
(Konfigurierbar in 1mm-Schritten)
Außenmaße des Flanschs
(mm)
Installationsbohrungs-Ø
(mm)
6 50-150 38 x 20 4,5
8 50-200 38 x 20
10 50-250 40 x 22
12 50-300 46 x 24 5,5
15 75-350 56 x 29 6,6
20 75-400 63 x 34 6,6
25 75-450 78 x 41 9
30 100-450 82 x 46

Zurück zum Seitenanfang

Informationen zum Präzisionsgrad

■Präzision des Geräteständers

Säulen-Ø
(mm)
Toleranz
(g6)
6 -0,004
-0,012
8 -0,005
-0,014
10
12 -0,006
-0,017
15
20 -0,007
-0,020
25
30

Zurück zum Seitenanfang

Klemmstücke

Artikelbezeichnung Klemmstücke/Gleiche Ø/Wellenabstand konfigurierbar/Abgänge rechtwinklig angeordnet
Modellnummer MMKC12-15
* Orangefarbene Zellen in der folgenden Tabelle zeigen die Teilenummern an, die in diesem Anwendungsbeispiel tatsächlich verwendet wurden.

Auswahlkriterien

Gängige Säulenbefestigungsteile mit möglicher Positionseinstellung

Gefahreninformationen

Eine geringfügige Einstellung dauert eine Arbeitsstunde

Verfügbare Größen

■Klemmstücke (gleicher Ø, rechtwinklige Konfiguration, frei wählbare Steigung)

Werkstoff Oberflächenbehandlung Zubehör
EN 1.0038 Equiv. Brüniert Zylinderschraube mit Innensechskant
Chemisch vernickelt Zylinderschraube mit Innensechskant (rostfreier Stahl)
EN AW-6063 Equiv. Schwarz eloxiert Zylinderschraube mit Innensechskant
EN 1.4301 Equiv. - Zylinderschraube mit Innensechskant (rostfreier Stahl)

■Größen und Maße

Bohrungs-Ø Bohrungsabstand
10 15 20 25 30 40 50 75 100 150
6 - - - - - - -
8 - - - - - -
10 - - - - - -
12
15 - - - - - -
20 - - - - - -
25 - - - - - -
30 - - - - - -
35

Zurück zum Seitenanfang

Informationen zum Präzisionsgrad

■Präzisionsgrad der Klemmstücke

Bohrungs-Ø Bohrungsmaße, Toleranz
(H7)
6 +0,012
0
8 +0,015
0
10
12 +0,018
0
15
20 +0,021
0
25
30
35 +0,025
0

Loch Rechtwinkligkeit: 0,05

Zurück zum Seitenanfang

IDEA HINWEISBeliebig einstellbare und hoch flexible 3-Achsen-Justierung ist möglich.

Anpassung an die Werkstückgeometrie.

  • ALLGEMEINE GESCHÄFTSBEDINGUNGEN FÜR DIE NUTZUNG VON CAD-DATEN
    Die von MISUMI Corporation (nachfolgend als Unternehmen bezeichnet) auf der Website bereitgestellten CAD-Daten (einschließlich 3D-CAD-Daten, Zwischenergebnisse der 3D-CAD-Daten und 2D-CAD-Daten; nachfolgend als Daten bezeichnet), auf die Sie zugreifen, gehören zu Artikeln, die vom Unternehmen hergestellt und/oder verkauft werden (nachfolgend als Artikel bezeichnet). Das Unternehmen setzt voraus, dass Sie die Geschäftsbedingungen, die bestimmen, wie Sie die Daten verwenden können, gelesen und ihnen zugestimmt haben. Wenn Sie den Geschäftsbedingungen nicht zustimmen, müssen Sie die Verwendung der Website und der Daten einstellen. Die Nutzung der Daten für einen rechtswidrigen oder nicht mit den Geschäftsbedingungen vereinbaren Zweck ist nicht gestattet.
    1. CAD-Daten
    Die Daten sind so aufbereitet, dass Sie die Unternehmensbenutzer im CAD-Entwicklungsprozess unterstützen, indem Sie Maße und andere Informationen zu den Artikeln bereitstellen. Um eine schnelle und stabile Arbeit mit dieser Website zu ermöglichen, werden die Artikel vereinfacht dargestellt, um die Datengröße zu reduzieren. Beispielsweise werden einige Artikel ohne die Form der Ölnut, Schrauben oder Federn dargestellt. Beachten Sie außerdem, dass bei den Daten die Toleranz, Oberflächenrauheit und/oder Anfasung von den tatsächlichen Artikeln variieren können.
    2. Haftungsausschluss der Daten
    Auch wenn das Unternehmen die Daten mit Sorgfalt aufbereitet hat, kann die Präzision der Daten nicht garantiert werden. Sie unterliegen den oben beschriebenen Abweichungen. Das Unternehmen behält sich außerdem das Recht vor, Daten jederzeit ohne Vorankündigung zu ändern, hinzuzufügen oder zu löschen. Das Unternehmen übernimmt keine Haftung für direkte, indirekte Schäden, Folge- oder Sonderschäden, die Sie aufgrund der Datennutzung oder der Nutzung von geänderten oder gelöschten Daten geltend machen. Die Veränderung oder das Löschen der Daten kann aus jedwedem Grund stattfinden. Das Unternehmen garantiert weder die Qualität, Präzision, Funktionalität, Sicherheit noch die Zuverlässigkeit der zusammengestellten Artikel und Teile. Die Beispielanwendungen und Zusammenstellungen der Artikel dienen nur Illustrationszwecken.
    3. Copyright
    Die Urheberrechte der Inhalte und Daten liegen bei dem Unternehmen oder den Artikelherstellern. Das genannte Urheberrecht ist durch das Urheberrechtsgesetz und internationale Verträge geschützt. Die Nutzung (einschließlich Duplizieren, Ändern, Hochladen, Bereitstellen, Übertragen, Verteilen, Lizenzieren, Verkaufen und Veröffentlichen) der Daten für einen anderen Zweck, als den oben angegebenen, ist ohne die vorherige Zustimmung des Unternehmens nicht zulässig. Die Daten dürfen ausschließlich zur Maschinenentwicklung und für keinen anderen Zweck (einschließlich Verkaufsförderung) verwendet werden. Wenn Sie diese Bestimmung oder die Gesetze oder Vorschriften verletzen, kann das Unternehmen Ihnen die Nutzung der Daten und der Unternehmens-Website verbieten und/oder rechtliche Maßnahmen ergreifen. Vorausgesetzt, dass Sie die Geschäftsbedingungen erfüllen, garantiert Ihnen das Unternehmen eine nicht ausschließliche, nicht übertragbare, widerrufliche Lizenz, um auf die Daten zugreifen und diese nutzen zu können, um Sie bei der Maschinenentwicklung mit Artikeln zu unterstützen.
    上述の利用目的および法令等に違反したCADデータの利用が認められた場合、当社は、利用者に対しCADデータおよび当社のサイトの利用を禁止するほか、法的措置を取る場合があります。
    4. Gewährleistungsausschluss
    DER GESAMTE AUF DIESER WEBSITE ZUR VERFÜGUNG GESTELLTE INHALT DIENT AUSSCHLIESSLICH INFORMATIONSZWECKEN: DIESE WEBSITE, IHR INHALT UND IHRE LINKS WERDEN IN DER VORLIEGENDEN UND VERFÜGBAREN FORM BEREITGESTELLT. DIE NUTZUNG ERFOLGT, SOWEIT GESETZLICH ZULÄSSIG, AUF EIGENE GEFAHR. DAS UNTERNEHMEN LEHNT SÄMTLICHE GEWÄHRLEISTUNGEN, AUSDRÜCKLICHE ODER STILLSCHWEIGENDE, JEGLICHER ART HINSICHTLICH DIESER WEBSITE AB (EINSCHLIESSLICH DES INHALTS, DER HARDWARE, SOFTWARE UND LINKS), EINSCHLIESSLICH GEBRAUCHSTAUGLICHKEIT, MARKTGÄNGIGKEIT, RECHTSANSPRUCH, NICHTVERLETZUNG, ERGEBNISSE, PRÄZISION, VOLLSTÄNDIGKEIT, ZUGRIFF, KOMPATIBILITÄT, SICHERHEIT UND NICHTVORHANDENSEIN VON COMPUTERVIREN. DAS UNTERNEHMEN IST NICHT HAFTBAR FÜR JEDWEDE SCHÄDEN ODER VERLUSTE, EINSCHLIESSLICH DIREKTER, INDIREKTER SCHÄDEN, FOLGESCHÄDEN, SONDERSCHÄDEN, BEILÄUFIG ENTSTANDENE SCHÄDEN ODER SCHADENERSATZVERPFLICHTUNGEN UND/ODER GEWINNVERLUSTE, DIE IN VERBINDUNG MIT DER NUTZUNG DES INTERNETS, DER WEBSITE, IHREM INHALT ODER IHREN LINKS ENTSTANDEN SIND
    Weiterhin ist das Unternehmen nicht haftbar für jegliche Ausfälle oder Verzögerungen, die bei Bereitstellung des Datenzugriffs oder der unter den Geschäftsbedingungen aufgeführten Verpflichtungen entstanden sind, wenn diese Ausfälle oder Verzögerungen direkt oder indirekt durch Umstände bedingt sind, die außerhalb des Einflussbereichs des Unternehmens liegen (die Verpflichtungen des Unternehmens werden für die Dauer dieser Umstände außer Kraft gesetzt).
    5. Richtlinien von Drittanbietern
    Unter Umständen werden Sie gebeten separat Richtlinien von Drittanbietern zuzustimmen, wenn Sie die Software von Drittanbietern verwenden, um Daten zu erstellen oder zu suchen, oder CAD-Daten eines Drittanbieters verwenden. In diesem Fall übernimmt das Unternehmen keinerlei Verantwortung für Mängel dieser CAD-Daten oder der Software des Drittanbieters, sowie für Verletzungen Ihrer Rechte. Vor der Nutzung müssen die Bestimmungen verstanden werden.

    Download CAD-Daten (Baugruppe)

    Download CAD-Daten: Dateiformat
    生成

    Danke für das Herunterladen der Daten.

    Klicken Sie auf die Schaltfläche „Good IDEA!", wenn dieses Anwendungsbeispiel hilfreich war.


    Diese Informationen werden verwendet, um die Auflistung von Anwendungsbeispielen in Zukunft zweckmäßiger zu gestalten.

    Sicherheitshinweise für die CAD-Daten

    1. Die Baugruppendaten zeigen die Abbildungen der Baugruppe in der Konzeptentwicklungsphase. Der alleinige Zweck der Daten ist es, die Struktur und Funktionalität der Baugruppe zu erklären. Sie dürfen nicht als endgültiger Entwurf betrachtet werden.
      Sie müssen die Daten bearbeiten, damit diese den spezifischen Entwicklungsbedingungen entsprechen.
    2. Die Baugruppendaten bestehen aus einigen Unterbaugruppen.
      Sie sind so konfiguriert, dass jede Unterbaugruppe verwendet oder bearbeitet werden kann.
    3. * Bei dem Teil im Rahmen handelt es sich um eine Unterbaugruppe.

    4. Die Daten für gefertigte Teile basieren auf Maßen, die sich einfach bearbeiten lassen, sowie aus Formen in Skizzen und Verlaufsdateien.
    5. Die Daten - einschließlich der Drittanbieterbauteile - werden vom Unternehmen erstellt.

    Zurück zum Seitenanfang

  • * Die CAD-Daten der Baugruppe bestehen aus einigen Unterbaugruppen.
       Sie sind so konfiguriert, dass jede Unterbaugruppe verwendet oder bearbeitet werden kann.

Anwendungsüberblick

Anwendung

  • Kann frei in XYZ-Richtungen eingestellt werden.
  • Unterscheidet die Richtung des Werkstücks mit einem optischen Sensor.
  • Außerdem Bildverarbeitung möglich.

Verwendungshinweise

  • Ein manueller Einstellmechanismus, der die Welle gleiten und rotieren lässt.

Werkstück

  • Kunststoffkasten
  • Außenmaße: B60 x T20 x H50
  • Werkstückgewicht: 100g

Konstruktionsspezifikationen

Betriebsbedingungen oder Designanforderungen

  • Außenmaße: B135 x T209 x H374
  • Werkstückabstand: ca. 135mm
  • Sensorwinkel zum Werkstück: 20°

Auswahlkriterien der Bauteile

  • Welle
    • Den Wellen-Ø unter Berücksichtigung der Gesamtbalance auswählen, da das Gewicht des zu montierenden Sensors nicht hoch ist.

Designauswertung

Sonstige Designüberlegungen

  • Der Betrachtungswinkel des Werkstücks kann mit den Klemmstücken und der Welle frei eingestellt werden.

Suche nach ähnlichen Anwendungsbeispielen

Seite - / -

Teileliste

Nr. Artikelbezeichnung Beispielbild MISUMI-Teilenummer
Für Informationen zu Preisen und Lieferzeiten klicken Sie auf die Teilenummer.
Stückzahl
1 Säulenständer - Kompaktflansch MFSBN12-300 1
2 Klemmstücke/Gleiche Ø/Wellenabstand konfigurierbar/Abgänge rechtwinklig angeordnet MMKC12-15 3
3 Klemmstücke/Gleiche Ø/Wellenabstand konfigurierbar/Abgänge rechtwinklig angeordnet MMKC12-30 1
4 Linearwelle PSFG12-60 1
5 Linearwelle PSFG12-100 1
6 Linearwelle PSFG12-130 1
7 Linearwelle PSFG12-190 1
8 Zylinderschrauben mit Innensechskant/Mit Standard-Scheibensatz SCBS5-20 3
  • Die Teileliste oben enthält ausschließlich MISUMI-Komponenten.
    Die Übersicht der Komponenten anderer Hersteller erhalten Sie über den Download der Teileliste.
