Nr.000178 Vorschub-Mechanismus
Good IDEA!
3

Separieren der Werkstücke.

Verwandte Kategorie

Anschlagblöcke Für Fixierschraube

Anschlagblöcke Für Fixierschraube
Artikelbezeichnung Anschlagblöcke mit Gewinde/L-Form/Länge justierbar
Modellnummer AJLSTTM5-15
* Orangefarbene Zellen in der folgenden Tabelle zeigen die Teilenummern an, die in diesem Anwendungsbeispiel tatsächlich verwendet wurden.
Auswahlkriterien | Verfügbare Größen

Auswahlkriterien

Kostengünstige Option mit hohem Präzisionsgrad.

Zurück zum Seitenanfang

Verfügbare Größen

■Anschlagblöcke mit Gewinde - L-Form / Einstellung in Längsrichtung

Werkstoff Oberflächenbehandlung Einstellschrauben-Ausführung
Regelgewinde Feingewinde
EN 1.1191 Equiv. Brüniert ○ ○
Chemisch vernickelt ○ ○
EN 1.4301 Equiv. - ○ -

■Größen und Maße

Einstellschraube Gesamthöhe Gesamtbreite Gesamtlänge Plattendicke Befestigungsschraube
Durchmesser Steigung Mittlere Höhe
Regelgewinde Feingewinde
M3 0,5 0,35 15 • 20 Mittlere Höhe + 4 9 25 6 M4
M4 0,7 0,5
M5 0,8 0,5 15 Mittlere Höhe + 6 12 32 8 M5
M6 1 0,75
M8 1,25 0,75 25 • 30 • 35 Mittlere Höhe + 10 22 44 10 M6
M10 1,5 1
M12 1,75 1
M16 2 1,5 35 • 40 Mittlere Höhe + 15 30 65 15 M8
M20 2,5 1,5

Zurück zum Seitenanfang

Verstellbare Anschlaggewindestäbe

Verstellbare Anschlaggewindestäbe
Artikelbezeichnung Stellschrauben mit Anschlag/Sechskantschraube/Feingewinde
Modellnummer SANH5-35
* Orangefarbene Zellen in der folgenden Tabelle zeigen die Teilenummern an, die in diesem Anwendungsbeispiel tatsächlich verwendet wurden.
Auswahlkriterien | Verfügbare Größen

Auswahlkriterien

Kostengünstige Option mit hohem Präzisionsgrad.

Zurück zum Seitenanfang

Verfügbare Größen

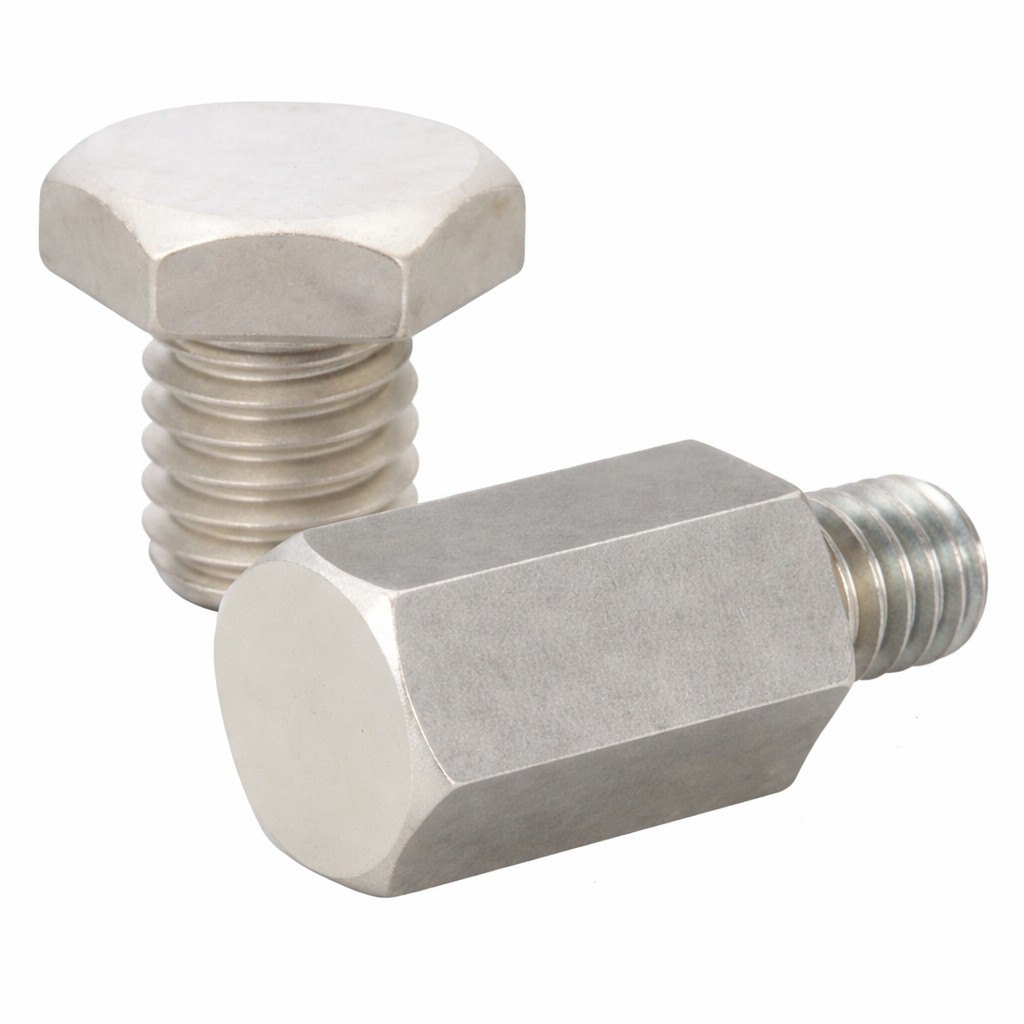

■Verstellbare Anschlaggewindestäbe - Sechskantkopf
