Nr.000122 Gebläsevorrichtung

Vorrichtung zur Positionierung von Luftdüsen um ein Werkstück herum

Verstellbare Schläuche

Artikelbezeichnung Konfektionierbare Schläuche/Standard/L-Form/Verzweigung
Modellnummer HOSVA3-0-3-A1
Eigenschaft Einstellen Schläuche, die zu einem rechten Winkel an einem beliebigen Abschnitt gebogen werden kann,
* Orangefarbene Zellen in der folgenden Tabelle zeigen die Teilenummern an, die in diesem Anwendungsbeispiel tatsächlich verwendet wurden.

Auswahlkriterien

Geeignet, um die Richtung des Luftstrahls ungehindert ändern zu können.

Zurück zum Seitenanfang

Gefahreninformationen

Prüfen, ob die erforderliche Durchflussgeschwindigkeit sichergestellt ist.

Zurück zum Seitenanfang

Verfügbare Größen

■Verstellbare Schläuche (Standard).

Verbindungsstück Schlauch-Nenngröße Schlauchfarbe Anzahl der Glieder Gewindegröße Verbindungsstück (PT)
Mit Gewinde (Auswahl) Ventil mit Außengewinde/Innengewinde (vorgefertigt)
Mit Gewinde 2 Blau 0-30 1(R1/8)
2(R1/4)
2(R/Rc1/4)
Grau
Schwarz
Ventil, Außengewinde 3 Blau 3(R3/8) 3(R/Rc3/8)
4(R1/2)
Ventil, Innengewinde 4 Grau 3(R3/8) 4(R/Rc1/2)
4(R1/2)

■Düsenform.

■Form A.

Schlauch-
Nenngröße
A1 A2 A3
C C1 D d1 d2 d3 C C1 D d1 d2 d3 C C1 D d1 d2 d3
2 30,0 16,0 16,0 1,6 4,9 7,0 30,0 19,0 16,0 3,2 6,3 9,6 35,0 25,5 16,0 6,3 9,5 11,0
3 33,0 19,0 21,0 6,3 9,5 13,0 39,0 28,0 21,0 9,5 13,0 15,0 33,0 22,0 21,0 12,7 15,0 16,0
4 37,5 24,5 24,5 6,6 10,5 12,5 37,5 24,5 24,5 9,5 12,5 15,5 37,5 24,5 24,5 12,5 17,0 19,0

■Form B.

Schlauch-
Nenngröße
B1 B2 B3
C C1 D d1 d2 C C1 D d1 d2 C C1 D d1 d2
2 24,5 12,0 16,0 1,8 4,1 25,5 12,0 16,0 3,2 5,6 26,3 12,0 16,0 6,3 9,0
4 36,0 20,0 24,5 6,8 9,5 37,0 18,0 24,5 9,5 12,4 39,0 19,5 24,5 12,4 15,4

■Form C.

Schlauch-
Nenngröße
C1 C2
d1 F1 d1 F1
2 1,0 41,0 1,5 41,0

■Form D.

Schlauch-
Nenngröße
D1
C D d1 d2 d3 d4
2 26,4 16 3,2 1,7 25,4 26,8
3 39 22 5 3 32 34
4 50,5 25,0 6 4,5 44,5 48

■Form M.

Schlauch-
Nenngröße
M1 M2
A L (H) T Rc(PT) A L (H) T Rc(PT)
2 18,5 21 14 14 Rc1/8 22,5 25 17 10 Rc1/4

Einheit (mm)

Zurück zum Seitenanfang

Anwendungsinformationen

■Geschwindigkeiten/Lasten (Lastinfo.) für den einstellbaren Schlauch.

■Prüfdruck.

Schlauch-
Nenngröße
Prüfdruck MPa
Strömungsmedium Luft
2 0,2 0,5
3 0,2 0,5
4 0,2 0,5

■Chemikalienbeständigkeit.

Chemikalie A/NA
Lösungsmittel
Schmiermittel
Wasser
Säuren x
Basen x

Zurück zum Seitenanfang

Nivellierbefestigungen Und Platte

Artikelbezeichnung Justageelement & Platte/Mit Geräterolleneinheit
Modellnummer HAJCHP6
Eigenschaft Einbaueinheiten für die Geräterollen / Nivellierbefestigungen für Aluminiumprofile.
* Orangefarbene Zellen in der folgenden Tabelle zeigen die Teilenummern an, die in diesem Anwendungsbeispiel tatsächlich verwendet wurden.

Auswahlkriterien

Die Konstruktion ist ausschließlich zur angemessenen Montage von Aluminiumprofilen gedacht.

Zurück zum Seitenanfang

Verfügbare Größen

■Nivellierbefestigungen und Platte mit Geräterolleneinheit

Aluminiumprofilgrößen Geräterollenausführungen Plattenmaße
(mm)
□20 Doppelrolle, drehbare Ausführung 135 x 75 x t6
□40 Drehlager mit flachem Profil 100 x 125 x t9
□30 Doppelrolle, drehbare Ausführung 135 x 75 x t6
□40 • □45 Drehlager mit flachem Profil 166 x 125 x t9
□50 166 x 125 x t9
□60 125 x 125 x t9
□80 Ausführung für mittlere Last 150 x 150 x t12
□90 165 x 165 x t12

Zurück zum Seitenanfang

Anwendungsinformationen

■Geschwindigkeiten/Lasten (Lastinfo.) der Nivellierbefestigungen und Platte mit Geräterolleneinheit

Aluminiumprofilgrößen Geräterolle
Zulässige Last kN (kgf)
Nivellierbefestigung
Zulässige Last kN (kgf)
□20 0,9(100) 4,9(500)
□40 1,4(150) 16,6(1700)
□30 4,9(500)
□40 • □45 16,6(1700)
□50 1,7(170)
□60 1,4(150)
□80 2,9(300) 39,2(4000)
□90

Zurück zum Seitenanfang

Kautschuk-/Schaumstoffdichtungen

Artikelbezeichnung Gummi - /Schaumstoffdichtungen
Modellnummer FRC4A2-A120-V49-Q95-N15
* Orangefarbene Zellen in der folgenden Tabelle zeigen die Teilenummern an, die in diesem Anwendungsbeispiel tatsächlich verwendet wurden.

Auswahlkriterien

Auswahl, um Druckluftleckage zu verhindern und den Wirkungsgrad zu verbessern.

Zurück zum Seitenanfang

Verfügbare Größen

■Dichtung (Chloropren-Kautschuk/Durchgangsbohrung).

Werkstoff Härte Farbe
Nitrilkautschuk Shore A70 Schwarz
Chloropren-Kautschuk Shore A65 Schwarz
Bernsteinfarbener Kautschuk Shore A45 Bernsteinfarben
Silikonkautschuk Shore A70 Hellgrau
Silikonkautschuk Shore A50 Milchweiß
Fluorkautschuk Shore A80 Schwarz
Chloroprenkautschuk-Schaumstoff Asker C25 Schwarz
Fluorkautschuk-Schaumstoff Asker C35 Schwarz
Silikonkautschuk-Schaumstoff Asker C35 Orange
Polyethylen-Kautschuk Shore A65 Schwarz

■Größen und Maße

Dicke (mm) Konfigurierbar in 1mm-Schritten (Vertikal ≥ Horizontal ≥ Dicke) 0,5mm-Schritte
Kautschuk Schaumstoff Vertikal (mm) Horizontal (mm) Loch-Ø (mm)
1 3

5

10
25-500
(Wenn Dicke = 30,
Vertikal ≥ 30)
25-500
(Wenn Dicke = 30,
Horizontal ≥ 30)
3-30
2
3
5
10
15
20
30

Zurück zum Seitenanfang

IDEA NOTE Luftstrahl aus allen Richtungen

Anhand von Luftdüsen, die sich über und unter dem Werkstück sowie an der rechten und linken Seite befinden, wird Luft aus allen Richtungen geblasen.

IDEA NOTE Kann in einem Werk inmitten der Linie montiert werden.

Da dieser Mechanismus mit Nivellierbefestigungen ausgestattet ist, kann er problemlos umgestellt werden. Aufgrund der fehlenden Wände auf beiden Seiten des Mechanismus, ist die Montage inmitten der Linie möglich.

  • ALLGEMEINE GESCHÄFTSBEDINGUNGEN FÜR DIE NUTZUNG VON CAD-DATEN
    Die von MISUMI Corporation (nachfolgend als Unternehmen bezeichnet) auf der Website bereitgestellten CAD-Daten (einschließlich 3D-CAD-Daten, Zwischenergebnisse der 3D-CAD-Daten und 2D-CAD-Daten; nachfolgend als Daten bezeichnet), auf die Sie zugreifen, gehören zu Artikeln, die vom Unternehmen hergestellt und/oder verkauft werden (nachfolgend als Artikel bezeichnet). Das Unternehmen setzt voraus, dass Sie die Geschäftsbedingungen, die bestimmen, wie Sie die Daten verwenden können, gelesen und ihnen zugestimmt haben. Wenn Sie den Geschäftsbedingungen nicht zustimmen, müssen Sie die Verwendung der Website und der Daten einstellen. Die Nutzung der Daten für einen rechtswidrigen oder nicht mit den Geschäftsbedingungen vereinbaren Zweck ist nicht gestattet.
    1. CAD-Daten
    Die Daten sind so aufbereitet, dass Sie die Unternehmensbenutzer im CAD-Entwicklungsprozess unterstützen, indem Sie Maße und andere Informationen zu den Artikeln bereitstellen. Um eine schnelle und stabile Arbeit mit dieser Website zu ermöglichen, werden die Artikel vereinfacht dargestellt, um die Datengröße zu reduzieren. Beispielsweise werden einige Artikel ohne die Form der Ölnut, Schrauben oder Federn dargestellt. Beachten Sie außerdem, dass bei den Daten die Toleranz, Oberflächenrauheit und/oder Anfasung von den tatsächlichen Artikeln variieren können.
    2. Haftungsausschluss der Daten
    Auch wenn das Unternehmen die Daten mit Sorgfalt aufbereitet hat, kann die Präzision der Daten nicht garantiert werden. Sie unterliegen den oben beschriebenen Abweichungen. Das Unternehmen behält sich außerdem das Recht vor, Daten jederzeit ohne Vorankündigung zu ändern, hinzuzufügen oder zu löschen. Das Unternehmen übernimmt keine Haftung für direkte, indirekte Schäden, Folge- oder Sonderschäden, die Sie aufgrund der Datennutzung oder der Nutzung von geänderten oder gelöschten Daten geltend machen. Die Veränderung oder das Löschen der Daten kann aus jedwedem Grund stattfinden. Das Unternehmen garantiert weder die Qualität, Präzision, Funktionalität, Sicherheit noch die Zuverlässigkeit der zusammengestellten Artikel und Teile. Die Beispielanwendungen und Zusammenstellungen der Artikel dienen nur Illustrationszwecken.
    3. Copyright
    Die Urheberrechte der Inhalte und Daten liegen bei dem Unternehmen oder den Artikelherstellern. Das genannte Urheberrecht ist durch das Urheberrechtsgesetz und internationale Verträge geschützt. Die Nutzung (einschließlich Duplizieren, Ändern, Hochladen, Bereitstellen, Übertragen, Verteilen, Lizenzieren, Verkaufen und Veröffentlichen) der Daten für einen anderen Zweck, als den oben angegebenen, ist ohne die vorherige Zustimmung des Unternehmens nicht zulässig. Die Daten dürfen ausschließlich zur Maschinenentwicklung und für keinen anderen Zweck (einschließlich Verkaufsförderung) verwendet werden. Wenn Sie diese Bestimmung oder die Gesetze oder Vorschriften verletzen, kann das Unternehmen Ihnen die Nutzung der Daten und der Unternehmens-Website verbieten und/oder rechtliche Maßnahmen ergreifen. Vorausgesetzt, dass Sie die Geschäftsbedingungen erfüllen, garantiert Ihnen das Unternehmen eine nicht ausschließliche, nicht übertragbare, widerrufliche Lizenz, um auf die Daten zugreifen und diese nutzen zu können, um Sie bei der Maschinenentwicklung mit Artikeln zu unterstützen.
    上述の利用目的および法令等に違反したCADデータの利用が認められた場合、当社は、利用者に対しCADデータおよび当社のサイトの利用を禁止するほか、法的措置を取る場合があります。
    4. Gewährleistungsausschluss
    DER GESAMTE AUF DIESER WEBSITE ZUR VERFÜGUNG GESTELLTE INHALT DIENT AUSSCHLIESSLICH INFORMATIONSZWECKEN: DIESE WEBSITE, IHR INHALT UND IHRE LINKS WERDEN IN DER VORLIEGENDEN UND VERFÜGBAREN FORM BEREITGESTELLT. DIE NUTZUNG ERFOLGT, SOWEIT GESETZLICH ZULÄSSIG, AUF EIGENE GEFAHR. DAS UNTERNEHMEN LEHNT SÄMTLICHE GEWÄHRLEISTUNGEN, AUSDRÜCKLICHE ODER STILLSCHWEIGENDE, JEGLICHER ART HINSICHTLICH DIESER WEBSITE AB (EINSCHLIESSLICH DES INHALTS, DER HARDWARE, SOFTWARE UND LINKS), EINSCHLIESSLICH GEBRAUCHSTAUGLICHKEIT, MARKTGÄNGIGKEIT, RECHTSANSPRUCH, NICHTVERLETZUNG, ERGEBNISSE, PRÄZISION, VOLLSTÄNDIGKEIT, ZUGRIFF, KOMPATIBILITÄT, SICHERHEIT UND NICHTVORHANDENSEIN VON COMPUTERVIREN. DAS UNTERNEHMEN IST NICHT HAFTBAR FÜR JEDWEDE SCHÄDEN ODER VERLUSTE, EINSCHLIESSLICH DIREKTER, INDIREKTER SCHÄDEN, FOLGESCHÄDEN, SONDERSCHÄDEN, BEILÄUFIG ENTSTANDENE SCHÄDEN ODER SCHADENERSATZVERPFLICHTUNGEN UND/ODER GEWINNVERLUSTE, DIE IN VERBINDUNG MIT DER NUTZUNG DES INTERNETS, DER WEBSITE, IHREM INHALT ODER IHREN LINKS ENTSTANDEN SIND
    Weiterhin ist das Unternehmen nicht haftbar für jegliche Ausfälle oder Verzögerungen, die bei Bereitstellung des Datenzugriffs oder der unter den Geschäftsbedingungen aufgeführten Verpflichtungen entstanden sind, wenn diese Ausfälle oder Verzögerungen direkt oder indirekt durch Umstände bedingt sind, die außerhalb des Einflussbereichs des Unternehmens liegen (die Verpflichtungen des Unternehmens werden für die Dauer dieser Umstände außer Kraft gesetzt).
    5. Richtlinien von Drittanbietern
    Unter Umständen werden Sie gebeten separat Richtlinien von Drittanbietern zuzustimmen, wenn Sie die Software von Drittanbietern verwenden, um Daten zu erstellen oder zu suchen, oder CAD-Daten eines Drittanbieters verwenden. In diesem Fall übernimmt das Unternehmen keinerlei Verantwortung für Mängel dieser CAD-Daten oder der Software des Drittanbieters, sowie für Verletzungen Ihrer Rechte. Vor der Nutzung müssen die Bestimmungen verstanden werden.

    Download CAD-Daten (Baugruppe)

    Download CAD-Daten: Dateiformat
    生成

    Danke für das Herunterladen der Daten.

    Klicken Sie auf die Schaltfläche „Good IDEA!", wenn dieses Anwendungsbeispiel hilfreich war.


    Diese Informationen werden verwendet, um die Auflistung von Anwendungsbeispielen in Zukunft zweckmäßiger zu gestalten.

    Sicherheitshinweise für die CAD-Daten

    1. Die Baugruppendaten zeigen die Abbildungen der Baugruppe in der Konzeptentwicklungsphase. Der alleinige Zweck der Daten ist es, die Struktur und Funktionalität der Baugruppe zu erklären. Sie dürfen nicht als endgültiger Entwurf betrachtet werden.
      Sie müssen die Daten bearbeiten, damit diese den spezifischen Entwicklungsbedingungen entsprechen.
    2. Die Baugruppendaten bestehen aus einigen Unterbaugruppen.
      Sie sind so konfiguriert, dass jede Unterbaugruppe verwendet oder bearbeitet werden kann.
    3. * Bei dem Teil im Rahmen handelt es sich um eine Unterbaugruppe.

    4. Die Daten für gefertigte Teile basieren auf Maßen, die sich einfach bearbeiten lassen, sowie aus Formen in Skizzen und Verlaufsdateien.
    5. Die Daten - einschließlich der Drittanbieterbauteile - werden vom Unternehmen erstellt.

    Zurück zum Seitenanfang

  • * Die CAD-Daten der Baugruppe bestehen aus einigen Unterbaugruppen.
       Sie sind so konfiguriert, dass jede Unterbaugruppe verwendet oder bearbeitet werden kann.

Anwendungsüberblick

Anwendung

  • Eine Struktur, in der ein Werkstück auf dem Weg zum Förderer durch die Verwendung eines Ringgebläses rundum entstaubt wird.

Positionshinweise

  • Die Werkstücke werden mit einem Schiebestück automatisch von einer früheren Station aus auf den Förderer versetzt.
  • Durch die Abdeckung der Luftstrahlstation wird verhindert, dass die Umgebung mit Staub verunreinigt wird.

Werkstück

  • Flasche in Kegelform (Kunststoff).
  • Außenmaße: T200 x H340mm
  • Werkstückgewicht: 570g.
  • Werkstückvolumen: 0,0065m3 -> 6,5L.

Konstruktionsspezifikationen

Betriebsbedingungen oder Designanforderungen

  • Außenmaße: B608 x T628 x H1376mm.
  • Länge des Förderers: 595mm.
  • Walzenfestigkeit des Förderers: 273N.

Erforderliche Leistung

  • Luftendladung des Ringgebläses: maximal 2,5m³/min
  • Luftstromentladung einer Düse: 0,0694m³/min.
  • Luftgeschwindigkeit, aus einer Düse abgegeben: 37,11m/s.

Auswahlkriterien der Bauteile

  • Förderer.
    • Auswahl eines Förderers, der das Gewicht von mit Wasser gefüllten Werkstücken aushält.
    • Werkstückgewicht 5,7N + Wasser 65N = 70,7N < Walzenfestigkeit des Förderers 273N.
  • Düse (verstellbarer Schlauch).
    • Auswahl von zwei Düsenausführungen mit verschiedenen Schlauchlängen, damit die gesamte Oberfläche des Werkstücks ausgeblasen wird.
  • Ringgebläse.
    • Auswahl eines Ringgebläses, um alle Düsen zu versorgen.

Designauswertung

Prüfung der Hauptbauteile

  • [Die Luftgeschwindigkeit wird basierend auf dem Luftstrom der einzelnen Düsen geprüft.]
  • [Luftstrom<pro Düse>.]
    • Luftstrom = Luftendladung des Ringgebläses/Düsenanzahl = 0.0694m³/min.
  • [Luftgeschwindigkeit<pro Düse>]
    • Ausgehend vom Durchmesser des Düsenauslasses von Ø6.3mm beträgt die Querschnittsfläche des Düsenauslasses,
      Querschnittsfläche = (3,15 x 10-3)2 x π = 3,117 x 10-3m2
    • Luftgeschwindigkeit = Luftstrom/(Querschnittsfläche des Düsenauslasses x 60)
      = 0,0694 / (3,117 x 10-3 x 60) = 37,11m/s.

Sonstige Designüberlegungen

  • Mit den verstellbaren Schläuchen kann die Richtung des Luftstrahls vor Ort eingestellt werden.

Suche nach ähnlichen Anwendungsbeispielen

Seite - / -

Teileliste

Nr. Artikelbezeichnung Beispielbild MISUMI-Teilenummer
Für Informationen zu Preisen und Lieferzeiten klicken Sie auf die Teilenummer.
Stückzahl
1 Kunststoff-Rollenbahnen/Länge frei wählbar/Rollen-Ø 20mm/30mm/50mm ROCOP50-6-513-100 1
2 Konfektionierbare Schläuche/Standard/L-Form/Verzweigung HOSVA3-0-3-A1 20
3 Konfektionierbare Schläuche/Standard/L-Form/Verzweigung HOSVA3-2-3-A1 16
4 Aluminiumprofile HFS6-3030-515 6
5 Aluminiumprofile HFS6-3030-535 4
6 Aluminiumprofile HFS6-3030-595 2
7 Aluminiumprofile HFS6-3030-710 4
8 Justageelement & Platte/Mit Geräterolleneinheit HAJCHP6 4
9 Stahlrohre unlackiert/glatt/Mit metrischem Gewinde SUTD40A-60 1
10 Stahlrohre unlackiert/glatt/Mit metrischem Gewinde SUTC40A-65 1
11 Stahlrohre unlackiert/glatt/Mit metrischem Gewinde SUTC40A-163 1
12 Serie 6/Winkelverbinder/Für L und T Verbindungen HBLFSN6-SSU 40
13 Gummi - /Schaumstoffdichtungen FRC4A2-A120-V49-Q95-N15 2
14 Gummi - /Schaumstoffdichtungen FRC4H2-A170-B90-W91-V32-F145-G65-N11 3
15 Gummi - /Schaumstoffdichtungen FRC6H2-A290-B149-W234-V93-F132.5-G124-N7 1
16 Serie 6/Nutensteine zur Vormontage HNTT6-6 32
17 Serie 6/Nutensteine mit Feder zur Vormontage HNTU6-6 16
18 Montageflansch für Spiralschläuche HOFS75 2
19 Zylinderschrauben mit Innensechskant/Mit Standard-Scheibensatz SCBS6-12 8

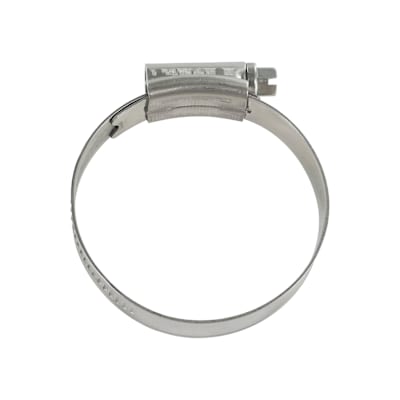

20 Schlauchbänder/Standard HOSBS60N 2
  • Die Teileliste oben enthält ausschließlich MISUMI-Komponenten.
    Die Übersicht der Komponenten anderer Hersteller erhalten Sie über den Download der Teileliste.
  • ALLGEMEINE GESCHÄFTSBEDINGUNGEN FÜR DIE NUTZUNG VON CAD-DATEN
    Die von MISUMI Corporation (nachfolgend als Unternehmen bezeichnet) auf der Website bereitgestellten CAD-Daten (einschließlich 3D-CAD-Daten, Zwischenergebnisse der 3D-CAD-Daten und 2D-CAD-Daten; nachfolgend als Daten bezeichnet), auf die Sie zugreifen, gehören zu Artikeln, die vom Unternehmen hergestellt und/oder verkauft werden (nachfolgend als Artikel bezeichnet). Das Unternehmen setzt voraus, dass Sie die Geschäftsbedingungen, die bestimmen, wie Sie die Daten verwenden können, gelesen und ihnen zugestimmt haben. Wenn Sie den Geschäftsbedingungen nicht zustimmen, müssen Sie die Verwendung der Website und der Daten einstellen. Die Nutzung der Daten für einen rechtswidrigen oder nicht mit den Geschäftsbedingungen vereinbaren Zweck ist nicht gestattet.
    1. CAD-Daten
    Die Daten sind so aufbereitet, dass Sie die Unternehmensbenutzer im CAD-Entwicklungsprozess unterstützen, indem Sie Maße und andere Informationen zu den Artikeln bereitstellen. Um eine schnelle und stabile Arbeit mit dieser Website zu ermöglichen, werden die Artikel vereinfacht dargestellt, um die Datengröße zu reduzieren. Beispielsweise werden einige Artikel ohne die Form der Ölnut, Schrauben oder Federn dargestellt. Beachten Sie außerdem, dass bei den Daten die Toleranz, Oberflächenrauheit und/oder Anfasung von den tatsächlichen Artikeln variieren können.
    2. Haftungsausschluss der Daten
    Auch wenn das Unternehmen die Daten mit Sorgfalt aufbereitet hat, kann die Präzision der Daten nicht garantiert werden. Sie unterliegen den oben beschriebenen Abweichungen. Das Unternehmen behält sich außerdem das Recht vor, Daten jederzeit ohne Vorankündigung zu ändern, hinzuzufügen oder zu löschen. Das Unternehmen übernimmt keine Haftung für direkte, indirekte Schäden, Folge- oder Sonderschäden, die Sie aufgrund der Datennutzung oder der Nutzung von geänderten oder gelöschten Daten geltend machen. Die Veränderung oder das Löschen der Daten kann aus jedwedem Grund stattfinden. Das Unternehmen garantiert weder die Qualität, Präzision, Funktionalität, Sicherheit noch die Zuverlässigkeit der zusammengestellten Artikel und Teile. Die Beispielanwendungen und Zusammenstellungen der Artikel dienen nur Illustrationszwecken.
    3. Copyright
    Die Urheberrechte der Inhalte und Daten liegen bei dem Unternehmen oder den Artikelherstellern. Das genannte Urheberrecht ist durch das Urheberrechtsgesetz und internationale Verträge geschützt. Die Nutzung (einschließlich Duplizieren, Ändern, Hochladen, Bereitstellen, Übertragen, Verteilen, Lizenzieren, Verkaufen und Veröffentlichen) der Daten für einen anderen Zweck, als den oben angegebenen, ist ohne die vorherige Zustimmung des Unternehmens nicht zulässig. Die Daten dürfen ausschließlich zur Maschinenentwicklung und für keinen anderen Zweck (einschließlich Verkaufsförderung) verwendet werden. Wenn Sie diese Bestimmung oder die Gesetze oder Vorschriften verletzen, kann das Unternehmen Ihnen die Nutzung der Daten und der Unternehmens-Website verbieten und/oder rechtliche Maßnahmen ergreifen. Vorausgesetzt, dass Sie die Geschäftsbedingungen erfüllen, garantiert Ihnen das Unternehmen eine nicht ausschließliche, nicht übertragbare, widerrufliche Lizenz, um auf die Daten zugreifen und diese nutzen zu können, um Sie bei der Maschinenentwicklung mit Artikeln zu unterstützen.
    上述の利用目的および法令等に違反したCADデータの利用が認められた場合、当社は、利用者に対しCADデータおよび当社のサイトの利用を禁止するほか、法的措置を取る場合があります。
    4. Gewährleistungsausschluss
    DER GESAMTE AUF DIESER WEBSITE ZUR VERFÜGUNG GESTELLTE INHALT DIENT AUSSCHLIESSLICH INFORMATIONSZWECKEN: DIESE WEBSITE, IHR INHALT UND IHRE LINKS WERDEN IN DER VORLIEGENDEN UND VERFÜGBAREN FORM BEREITGESTELLT. DIE NUTZUNG ERFOLGT, SOWEIT GESETZLICH ZULÄSSIG, AUF EIGENE GEFAHR. DAS UNTERNEHMEN LEHNT SÄMTLICHE GEWÄHRLEISTUNGEN, AUSDRÜCKLICHE ODER STILLSCHWEIGENDE, JEGLICHER ART HINSICHTLICH DIESER WEBSITE AB (EINSCHLIESSLICH DES INHALTS, DER HARDWARE, SOFTWARE UND LINKS), EINSCHLIESSLICH GEBRAUCHSTAUGLICHKEIT, MARKTGÄNGIGKEIT, RECHTSANSPRUCH, NICHTVERLETZUNG, ERGEBNISSE, PRÄZISION, VOLLSTÄNDIGKEIT, ZUGRIFF, KOMPATIBILITÄT, SICHERHEIT UND NICHTVORHANDENSEIN VON COMPUTERVIREN. DAS UNTERNEHMEN IST NICHT HAFTBAR FÜR JEDWEDE SCHÄDEN ODER VERLUSTE, EINSCHLIESSLICH DIREKTER, INDIREKTER SCHÄDEN, FOLGESCHÄDEN, SONDERSCHÄDEN, BEILÄUFIG ENTSTANDENE SCHÄDEN ODER SCHADENERSATZVERPFLICHTUNGEN UND/ODER GEWINNVERLUSTE, DIE IN VERBINDUNG MIT DER NUTZUNG DES INTERNETS, DER WEBSITE, IHREM INHALT ODER IHREN LINKS ENTSTANDEN SIND
    Weiterhin ist das Unternehmen nicht haftbar für jegliche Ausfälle oder Verzögerungen, die bei Bereitstellung des Datenzugriffs oder der unter den Geschäftsbedingungen aufgeführten Verpflichtungen entstanden sind, wenn diese Ausfälle oder Verzögerungen direkt oder indirekt durch Umstände bedingt sind, die außerhalb des Einflussbereichs des Unternehmens liegen (die Verpflichtungen des Unternehmens werden für die Dauer dieser Umstände außer Kraft gesetzt).
    5. Richtlinien von Drittanbietern
    Unter Umständen werden Sie gebeten separat Richtlinien von Drittanbietern zuzustimmen, wenn Sie die Software von Drittanbietern verwenden, um Daten zu erstellen oder zu suchen, oder CAD-Daten eines Drittanbieters verwenden. In diesem Fall übernimmt das Unternehmen keinerlei Verantwortung für Mängel dieser CAD-Daten oder der Software des Drittanbieters, sowie für Verletzungen Ihrer Rechte. Vor der Nutzung müssen die Bestimmungen verstanden werden.

    Download CAD-Daten (Baugruppe)

    Download CAD-Daten: Dateiformat
    生成

    Danke für das Herunterladen der Daten.

    Klicken Sie auf die Schaltfläche „Good IDEA!", wenn dieses Anwendungsbeispiel hilfreich war.


    Diese Informationen werden verwendet, um die Auflistung von Anwendungsbeispielen in Zukunft zweckmäßiger zu gestalten.

    Sicherheitshinweise für die CAD-Daten

    1. Die Baugruppendaten zeigen die Abbildungen der Baugruppe in der Konzeptentwicklungsphase. Der alleinige Zweck der Daten ist es, die Struktur und Funktionalität der Baugruppe zu erklären. Sie dürfen nicht als endgültiger Entwurf betrachtet werden.
      Sie müssen die Daten bearbeiten, damit diese den spezifischen Entwicklungsbedingungen entsprechen.
    2. Die Baugruppendaten bestehen aus einigen Unterbaugruppen.
      Sie sind so konfiguriert, dass jede Unterbaugruppe verwendet oder bearbeitet werden kann.
    3. * Bei dem Teil im Rahmen handelt es sich um eine Unterbaugruppe.

    4. Die Daten für gefertigte Teile basieren auf Maßen, die sich einfach bearbeiten lassen, sowie aus Formen in Skizzen und Verlaufsdateien.
    5. Die Daten - einschließlich der Drittanbieterbauteile - werden vom Unternehmen erstellt.

    Zurück zum Seitenanfang

Zurück zum Seitenanfang
