Nr.000222 Schrittweiser Vorschubmechanismus
19
19
Ein Zylinder steuert die Vorschubschritte.
Verwandte Kategorie

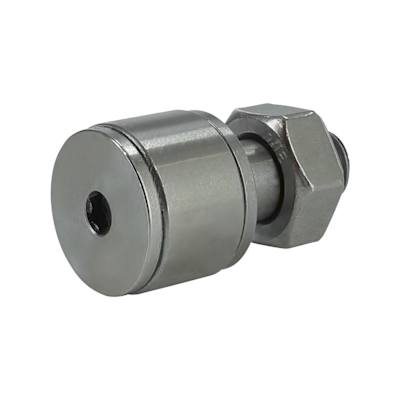

Miniatur-Kurvenrollen
| Artikelbezeichnung | ミニチュアカムフォロア |
|---|---|
| Modellnummer | CFFAM3-6 |
* Orangefarbene Zellen in der folgenden Tabelle zeigen die Teilenummern an, die in diesem Anwendungsbeispiel tatsächlich verwendet wurden.
Auswahlkriterien
Geeignetes Rotationsobjekt, verwendet als Haken der Werkstückstützplatte
Verfügbare Größen
■Miniatur-Kurvenrollen (Allgemein)
| Werkstoff |
|---|
| EN 1.3505 Equiv.(Stiftschraube: EN 1.7242 Equiv.) |
| EN 1.4125 Equiv. |
■Größen und Maße
| Wellen-Ø (mm) | Außenring-Ø (mm) |
|---|---|
| 2,5 | 5 |
| 3 | 6 |
| 4 | 8 |
| 5 | 10 |
| 6 | 12 |
Informationen zum Präzisionsgrad
■Genauigkeit der Kurvenrollen
| Wellen-Ø (mm) | Toleranz Wellen-Ø (mm) |
|---|---|
| 2,5 | 0 -0,006 |
| 3 | |
| 4 | 0 -0,008 |
| 5 | |
| 6 |
Anwendungsinformationen
■Geschwindigkeiten/Lasten (Lastinfo.) der Kurvenrollen mit Achsbolzen
| Wellen-Ø (mm) | Standard-Tragzahl | Max. zulässige Last (N) | Drehzahlgrenze(U/min) (rpm) | |
|---|---|---|---|---|
| Dynamische Tragzahl (N) | Statische Tragzahl (N) | |||
| 2,5 | 350 | 285 | 285 | 3360 |
| 3 | 565 | 525 | 525 | 2800 |
| 4 | 915 | 915 | 915 | 2100 |
| 5 | 1340 | 1400 | 1400 | 1680 |
| 6 | 1880 | 2040 | 2040 | 1400 |
Zylinder Mit 2-Fach-Führungen
| Artikelbezeichnung | Doppeltwirkende Führungszylinder |
|---|---|
| Modellnummer | MGCLB12-10 |
* Orangefarbene Zellen in der folgenden Tabelle zeigen die Teilenummern an, die in diesem Anwendungsbeispiel tatsächlich verwendet wurden.
Auswahlkriterien
Design und Hub, da Zylinder verwendet werden, um gegen die Kurvenrollen zu drücken.
Verfügbare Größen
■Zylinder mit Führungen (Vorgefertigte Hubausführung)
| Rohr Innen-Ø | Lager | Einfache Buchsen | Kugelkäfigführung | Zylinder Breite (mm) | Gesamtlänge (Unten+St) | Dicke (mm) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| St | 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | ||||
| Ø12 | ○ | ○ | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ○ | ○ | ○ | ○ | ○ | 56 | 39 | 22 | |
| Ø16 | ○ | ○ | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ○ | ○ | ○ | ○ | ○ | 62 | 43 | 25 | |
| Ø20 | - | ○ | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ○ | ○ | ○ | ○ | ○ | 72 | 47 | 30 | |
| Ø25 | - | ○ | - | ○ | ○ | ○ | ○ | ○ | - | ○ | - | ○ | ○ | ○ | ○ | ○ | 86 | 47.5 | 38 | |
| Ø32 | - | - | ○ | - | - | ○ | ○ | ○ | - | - | ○ | - | - | ○ | ○ | ○ | 112 | 48 | ||
| Ø50 | - | - | ○ | - | - | ○ | - | ○ | - | - | - | - | - | - | - | - | 146 | 72 | 60 | |
Auswahlschritte
■Zylinder-Auswahlschritte
1. Verschiedene Bedingungen der Last bestimmen.
↓
2. Zylinderkraft berechnen (im Fall einer doppelt wirkenden Ausführung)
↓
3. Zylinderbohrung bestimmen
↓
4. Theoretische Referenzgeschwindigkeit bestimmen.
↓
5. Den Mechanismus der Zylinderdämpfung überprüfen.
↓
6. Auf den Zylinder wirkende Seitenkraft überprüfen.
Informationen zum Präzisionsgrad
■Verdrehungsgenauigkeit
Verdrehungsgenauigkeit: Eine Winkelabweichung von der Kolbenstange, die das Spiel durch den Abstand zwischen Führungsstange und Lager darstellt.
| Rohr Innen-Ø | Verdrehungsgenauigkeit der Spitze der Verbinderstange | |
|---|---|---|
| Einfache Buchsen | Linearkugellager | |
| Ø12 | ±0,12° | ±0,06° |
| Ø16 | ±0,10° | ±0,06° |
| Ø20 | ±0,09° | ±0,05° |
| Ø25 | ±0,08° | ±0,05° |
| Ø32 | ±0,06° | ±0,04° |
| Ø50 | ±0,05° | - |
Anwendungsinformationen
■Verwendeter Druckbereich des Führungszylinders
Min. Druck (MPa): 0,1
Max. Druck (MPa): 1,0
Prüfdruck (MPa): 1,5
(N)
| Rohr Innen-Ø (mm) | Betätigung Richtung | Betriebsdruck (MPa) | |
|---|---|---|---|
| 0,4 | 0,5 | ||
| 12 | Outstroke | 45 | 57 |
| Instroke | 34 | 42 | |
| 16 | Outstroke | 80 | 101 |
| Instroke | 60 | 75 | |
| 20 | Outstroke | 126 | 157 |
| Instroke | 94 | 118 | |
| 25 | Outstroke | 196 | 245 |
| Instroke | 151 | 189 | |
| 32 | Outstroke | 322 | 402 |
| Instroke | 241 | 302 | |
| 50 | Outstroke | 785 | 982 |
| Instroke | 660 | 825 | |
■ Zulässige Seitenlast
(N•ｍ)
| Rohr Innen-Ø (mm) | Hub (mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | |
| 12 | 24 | 19 | 16 | 14 | 12 | 37 | 31 | |
| 16 | 40 | 33 | 28 | 24 | 21 | 55 | 46 | |
| 20 | 52 | 45 | 39 | 35 | 55 | 46 | ||
| 25 | 69 | 60 | 52 | 47 | 73 | 62 | ||
| 32 | 166 | 131 | 107 | 91 | ||||
| 50 | 296 | 245 | 241 | |||||
Zentrierstift
| Artikelbezeichnung | Großer Kopf m Konusgewinde/Extrem harter Edelstahl/Kraftschlüssig/Mit Außen-/Innengewinde |
|---|---|
| Modellnummer | AFPBA5-P6-L10-B6 |
* Orangefarbene Zellen in der folgenden Tabelle zeigen die Teilenummern an, die in diesem Anwendungsbeispiel tatsächlich verwendet wurden.
Auswahlkriterien
Effektiv als Positionierstifte des Werkstücks
Verfügbare Größen
■Zentrierstifte - Hohe Steifigkeit, aus rostfreiem Stahl, großer Kopf, mit Konusgewinde
| Werkstoff | Härte | Stiftform | Zapfenform | |||
|---|---|---|---|---|---|---|
| Hohe Steifigkeit, aus rostfreiem Stahl | Härte: 35HRC~ | Rund | Presspassung m6 | Presspassung p6 | Mit Gewinde g6 | Mit Gewinde g6 |
| Rautenförmig | ||||||
■Größen und Maße der kraftschlüssigen Ausführung
| Zapfen-Ø | Stiftkopf-Ø 0,01mm-Schritte) | Länge des Zapfenzentrierbunds Einheit: 1mm-Schritte | Länge des Stiftbereichs Einheit: 0,1mm-Schritte ) |
|---|---|---|---|
| Ø2 | 2,50 ~ 8,00 | 3(4) ~ 16 | 1,0 ~ 15,0 |
| Ø3 | 3,50 ~ 8,00 | ||
| Ø4 | 4,50 ~ 8,00 | ||
| Ø5 | 5,50 ~ 8,00 | ||
| Ø6 | 6,50 ~ 10,00 | ||
| Ø8 | 8,50 ~ 10,00 | 4(5) ~ 16 |
Das Maß in ( ) ist für Rautenformen anwendbar.
■Größen und Maße der Ausführung mit Gewinde
| Zapfen-Ø | Stiftkopf-Ø 0.01mm-Schritte) | Länge des Zapfenzentrierbunds Einheit: 1mm-Schritte | Länge des Stiftbereichs Einheit: 0,1mm-Schritte ) |
|---|---|---|---|
| Ø6 | 6,50 ~ 10,00 | 6(9) ~ 16 | 1,0 ~ 15,0 |
| Ø8 | 8,50 ~ 10,00 | 8(12) ~ 16 |
Das Maß in ( ) ist für Rautenformen anwendbar.
■Größen und Maße der Ausführung mit Gewinde
| Zapfen-Ø | Stiftkopf-Ø 0,01mm-Schritte) | Länge des Zapfenzentrierbunds Einheit: 1mm-Schritte | Länge des Stiftbereichs Einheit: 0,1mm-Schritte |
|---|---|---|---|
| Ø3 | 3,50 ~ 8,00 | 3 ~ 10 | 1,0 ~ 15,0 |
| Ø4 | 4,50 ~ 8,00 | ||
| Ø5 | 5,50 ~ 8,00 | ||
| Ø6 | 6,50 ~ 10,00 | ||
| Ø8 | 8,50 ~ 10,00 | 4 ~ 10 |
Informationen zum Präzisionsgrad
■Präzisionsgrad der Zentrierstifte - Hohe Steifigkeit, aus rostfreiem Stahl, großer Kopf, mit Konusgewinde
| Presspassung | Mit Gewinde | Mit Gewinde | ||
|---|---|---|---|---|
| Toleranz des Zapfen-Ø | m6 | g6 | g6 | g6 |
Toleranz des Stiftkopf-Ø: 0/-0,01
Konzentrizität des Zapfenzentrierbunds und des Stiftkopfs: Ø0,01
IDEA HINWEIS Schrittweiser Vorschub wird nur mit einem Luftzylinder erreicht
Durch die Kombination der Bewegung von vier Luftzylindern - A: Anschlagstift-Zylinder, B: Vorschubsteigung-Zylinder, C: Zentrierstift-Zylinder, D: Rückzylinder (Ausgleichszylinder), wird ein schrittweiser Vorschub ausgeführt.
-
-
Nutzungsbedingungen für CAD-Daten und vereinfachte Zeichnungsdaten- Diese Bedingungen (nachfolgend „die Bedingungen“ genannt) legen die Bedingungen für das Herunterladen von CAD-Daten und vereinfachten Zeichnungsdaten fest, die von der MISUMI Corporation (nachfolgend „MISUMI“ genannt) über die Website www.misumi-europe.com, welche von der MISUMI Europa GmbH betrieben wird, bereitgestellt werden (nachfolgend „die Website“ genannt). Durch das Herunterladen von CAD-Daten und vereinfachten Zeichnungsdaten, die auf der Website veröffentlicht sind (nachfolgend „Daten“ genannt), stimmt der Kunde diesen Bedingungen zu.
- 1. Zweck der Datennutzung
-
MISUMI bietet Folgendes an:
1)CAD-Daten auf der Website (3D-CAD-Daten, 3D-Zwischendaten und 2D-CAD-Daten) zum Zweck, Kunden über die Merkmale der von MISUMI oder einem mit MISUMI verbundenen Hersteller angebotenen Produkte zu informieren, die in den Designs der Kunden verwendet werden.
2)Vereinfachte Zeichnungsdaten (im PDF-Format) zum Zweck der Überprüfung der Produktspezifikationen. - 2. Merkmale der Daten
- Es kann eine Diskrepanz bei bestimmten Produkteigenschaften (z.B. Toleranzen, Oberflächenrauheit, Fase usw.) zwischen den Daten und dem tatsächlichen Produkt bestehen. Darüber hinaus können zur Reduzierung der Dateigröße der Daten einige Informationen, wie z. B. Ölnutformen, Gewinde oder Federformen, aus den Daten entfernt werden.
- 3. Haftungsausschluss
- MISUMI erstellt die Daten sorgfältig, übernimmt jedoch keine Gewährleistung für die Qualität, Genauigkeit, Funktionalität, Sicherheit, Zuverlässigkeit usw. der Daten. MISUMI kann die Daten jederzeit und ohne vorherige Ankündigung an die Kunden überarbeiten oder löschen. MISUMI übernimmt keine Verantwortung für Schäden oder Verluste, die aus einer Überarbeitung oder Löschung der Daten oder aus Fehlern in diesen Daten resultieren. Kunden sind allein verantwortlich für alle Aspekte ihrer eigenen Designs, einschließlich derjenigen, die unter Verwendung der Daten erstellt wurden. MISUMI kann den Kunden Designbeispieldaten auf der Website zur Verfügung stellen, jedoch wird keine Gewährleistung für die Qualität, Genauigkeit, Funktionalität, Sicherheit, Zuverlässigkeit usw. solcher Daten übernommen. MISUMI kann jederzeit und nach eigenem Ermessen verlangen, dass der Kunde die Nutzung der Daten einstellt oder die in seinem Besitz befindlichen Daten vernichtet. MISUMI kann vom Kunden verlangen, dass er MISUMI einen Nachweis über eine solche Vernichtung vorlegt.
- 4. Verbotene Handlungen
-
Kunden oder Nutzern der Daten ist folgendes in Bezug auf die Daten, ganz oder teilweise, untersagt:
(1)Anfragen von Angeboten oder Bestellungen von Produkten bei Dritten, die nicht von MISUMI oder seinen verbundenen Unternehmen autorisiert sind;
(2)Erhalt von Angeboten oder Bestellungen von Produkten von Dritten durch Weitergabe der Daten an einen Dritten oder Verwendung der Daten in ihrem eigenen Geschäft;
(3)Anzeigen von Links zur Website im Zusammenhang mit den Daten auf ihren eigenen Websites usw. ohne Zustimmung von MISUMI oder seinen verbundenen Unternehmen;
(4)Verwendung oder Vervielfältigung der Daten über den oben genannten Verwendungszweck hinaus;
(5)Modifizierung, Änderung, Manipulation, Übersetzung oder Anpassung der Daten;
(6)Verkauf, Übertragung, Verleih, Unterlizenzierung oder Bereitstellung der Daten an Dritte in irgendeiner Weise ohne Zustimmung von MISUMI oder seinen verbundenen Unternehmen;
(7)Änderung des Inhalts, Reverse Engineering, Dekompilierung, Disassemblierung oder Analyse der Daten;
(8)Öffentliche Offenlegung oder Ausstellung der Daten ohne Zustimmung von MISUMI oder seinen verbundenen Unternehmen;
(9)Verwendung der Daten zum Zweck der Bereitstellung von Produkten und Dienstleistungen, die identisch oder ähnlich zu denen von MISUMI oder seinen verbundenen Unternehmen sind;
(10)Durchführung von Handlungen, die das ordnungsgemäße Funktionieren dieser Website beeinträchtigen, wie z.B. das massenhafte Abrufen von Daten. - 5.Urheberrecht
-
Alle Titel und Urheberrechte an und in den in den Daten enthaltenen Informationen liegen bei MISUMI oder dem mit MISUMI verbundenen Hersteller und sind durch geltende Urheberrechtsgesetze und internationale Verträge geschützt. Durch das Herunterladen der Daten erwirbt der Kunde keine Eigentumsrechte jeglicher Art an den in den Daten enthaltenen geistigen Eigentumsrechten. Ohne vorherige Genehmigung von MISUMI darf kein Teil der Daten für einen anderen als die oben genannten Zwecke verwendet werden (einschließlich Vervielfältigung, Änderung, Reverse Engineering, Hochladen, Präsentation, Versendung, Verbreitung, Lizenzierung, Verkauf oder Veröffentlichung).
- 6.Daten von Drittanbietern
- MISUMI bietet einige Daten an, die von Dritten bereitgestellt werden. Diese Daten können zusätzlich zu diesen Bedingungen separaten Bedingungen unterliegen. MISUMI übernimmt keine Garantie oder Gewährleistung in Bezug auf Daten von Dritten.
- 7.Exportkontrolle
- Der Kunde ist verpflichtet, alle geltenden Gesetze und Vorschriften bezüglich des Exports der Daten einzuhalten.
- 8.Änderungen der Bedingungen
- MISUMI kann diese Bedingungen jederzeit und nach eigenem Ermessen ändern; jede solche Änderung wird sofort wirksam.
- 9.Salvatorische Klausel
- Sollte eine Bestimmung dieser Bedingungen in einer Gerichtsbarkeit ungültig, illegal oder nicht durchsetzbar sein, so bleibt die Gültigkeit, Rechtmäßigkeit oder Durchsetzbarkeit anderer Bestimmungen dieser Bedingungen davon unberührt. § 139 BGB (Bürgerliches Gesetzbuch) findet keine Anwendung.
- 10.Sonstiges
- Im Falle eines Verstoßes der Kunden gegen die Bedingungen sind MISUMI und/oder die MISUMI Europa GmbH berechtigt, von den Kunden die durch den Verstoß entstandenen Schäden und Auslagen (einschließlich Anwaltsgebühren) geltend zu machen. Diese Bedingungen und alle daraus entstehenden Streitigkeiten unterliegen ausschließlich den Gesetzen der Bundesrepublik Deutschland, ohne Rücksicht auf die Grundsätze des Kollisionsrechts. Die Gerichte in Frankfurt am Main/Deutschland sind ausschließlich für die Entscheidung von Streitigkeiten zuständig, die sich im Zusammenhang mit diesen Bedingungen ergeben. Durch das Herunterladen der Daten erklärt sich der Kunde mit der ausschließlichen Zuständigkeit der in Frankfurt am Main/Deutschland ansässigen Gerichte einverstanden.
- Überarbeitet: September 21, 2025
Download CAD-Daten (Baugruppe)
Download CAD-Daten: Dateiformat
Sicherheitshinweise für die CAD-Daten
-
Die Baugruppendaten zeigen die Abbildungen der Baugruppe in der Konzeptentwicklungsphase. Der alleinige Zweck der Daten ist es, die Struktur und Funktionalität der Baugruppe zu erklären. Sie dürfen nicht als endgültiger Entwurf betrachtet werden.
Sie müssen die Daten bearbeiten, damit diese den spezifischen Entwicklungsbedingungen entsprechen. -
Die Baugruppendaten bestehen aus einigen Unterbaugruppen.
Sie sind so konfiguriert, dass jede Unterbaugruppe verwendet oder bearbeitet werden kann. - Die Daten für gefertigte Teile basieren auf Maßen, die sich einfach bearbeiten lassen, sowie aus Formen in Skizzen und Verlaufsdateien.
- Die Daten - einschließlich der Drittanbieterbauteile - werden vom Unternehmen erstellt.
* Bei dem Teil im Rahmen handelt es sich um eine Unterbaugruppe.
-
- * Die CAD-Daten der Baugruppe bestehen aus einigen Unterbaugruppen.
Sie sind so konfiguriert, dass jede Unterbaugruppe verwendet oder bearbeitet werden kann.
Anwendungsüberblick
Anwendung
- Anwendung
- Ausführung der Vorschubsteigung auf eine Position für das Beladen und Entladen des Werkstückstaplers.
- Betrieb
- (1) Ausgleichszylinder sinkt auf das untere Ende ab, Vorschubsteigungs-Zylinder sinkt ab, während der Anschlag und die Zentrierstift-Zylinder auf eingezogener Position stehen.
(2) Anschlagstift-Zylinder fährt aus.
(3) Zentrierstift fährt aus, während Anschlagstift-Zylinder eingefahren wird.
(4) Vorschubsteigungs-Zylinder steigt auf.
(5) Anschlagstift fährt aus, während Zentrierstift-Zylinder eingefahren wird.
(6) Vorschubsteigungs-Zylinder sinkt ab, 12-fache Wiederholung von (3) bis (6). (Werkstück wird auf den Stapler verladen)
(7) Der Ausgleichszylinder befindet sich am oberen Ende.
(8) Anschlagstift wird eingefahren.
(9) Kehrt zum Ausgleichszylinder am unteren Ende zurück (Abladen des Staplers) (2).
* Für die Funktionen der Zylinder siehe IDEA NOTE 1.
- (1) Ausgleichszylinder sinkt auf das untere Ende ab, Vorschubsteigungs-Zylinder sinkt ab, während der Anschlag und die Zentrierstift-Zylinder auf eingezogener Position stehen.
Werkstück
- Form: schmales Plattenwerkstück
- Größe: B100 x T100 x t2,0mm
- Gewicht: 0,03kg
- Beschicker (kann 12 dünne Plattenwerkstücke halten)
- Größe: B110 x T110 x H134mm
Gewicht: 0,6kg
Konstruktionsspezifikationen
Betriebsbedingungen oder Designanforderungen
- Aufsteigende Einstellsteigung: 10mm
- Außenmaße: B150 x T210 x H400mm
Auswahlkriterien der Bauteile
- Kurvenrollen werden für die Positionierung und Halterung/Stellbewegung des Staplers verwendet. Sie sind im gleichen Abstand wie der Staplerabstand angebracht.
- Den Vorschubsteigungs-Zylinder auswählen, um über den gleichen Hub, wie die Staplersteigung zu verfügen.
- Für die Zylinder der Anschlags- und Druckstiftbewegung einen Hub auswählen, der dem Stift ermöglicht auszutreten.
Designauswertung
Prüfung der Hauptbauteile
- Überprüfungen, ob der ausgewählte Zylinder für die Werkstücklast angemessen ist.
- Zylinder für vertikalen Vorschub
- Abhängiger Wert: Betriebsluftdruck 0,5 (MPa), Wirkungsgrad: 0,8
- Zylinderanpresskraft des vertikalen Vorschubs: 113N
- Zylinderanpresskraft des vertikalen Vorschubs = Zylinderanpresskraft x Wirkungsgrad = 113 x 0,8 = 90,4N
Ausgleichszylinder - Abhängiger Wert: Betriebsluftdruck 0,1 (MPa), Wirkungsgrad: 0,8
- Theoretische Anpresskraft des Zylinders: 31N
- Anpresskraft des Ausgleichszylinders = Zylinderanpresskraft x Wirkungsgrad = 31 x 0,8 = 24,8N
Lastfaktor - Abhängiger Wert: Werkstückgewicht: 0,03 (kg), Staplergewicht: 0,6 (kg), Gewicht der Teile der Hebeeinheit 1,8 (kg), Anzahl an Werkstücken 12
- Aus der Last = (Werkstückgewicht + Staplergewicht + Gewicht der Hebeeinheit) x 9,8,
Last = (0,03 (kg) x 12 + 0,6 (kg) + 1,8 (kg)) x 9,8 = 27N - Ab Lastfaktor (%) = (Last/Zylinderanpresskraft) x 100,
Lastfaktor = (27/ (90,4 + 24,8)) x 100 = 23,4 (%) < 50 (%)
⇒Ausgewählter Zylinder erfüllt die Designanforderungen.
Sonstige Designüberlegungen
- Der Ausgleichszylinder von diesem Mechanismus ist mit einem Druckregler konstruiert, um zu verhindern, dass Last auf den schrittweisen Vorschubzylinder angewendet wird.
- Durch die Verwendung eines Zylinders mit einem Anschlag (ein externer Anschlag kann auch verwendet werden) als vertikaler Vorschubzylinder ist eine Feineinstellung möglich und eine Wiederholgenauigkeit von ±0,05mm wird erreicht.
